從零開始搭建前後端分離的NetCore2.2(EF Core CodeFirst+Autofac)+Vue的項目框架之十二Swagger(參數)使用二

  引言

  在 中提到了 Swagger 的基本使用,僅限於沒有參數,沒有驗證的那種api文檔生成,那麼這篇就連接上篇繼續,在一般具有安全性、權限等驗證的接口上,

  都會在header/url中加上請求者的秘鑰、簽名等,當然也有可能添加到body等其它地方, Swashbuckle.AspNetCore 都支持這些寫法。

  如何使用 — 下面將介紹兩種使用方式

兩種方式參數設置到何處都是在  In屬性上,屬性對於值如下:    參考

  • query: 參数字段值對應放在url中
  • header: 參數值對應放在header param中
  • body: 參數對應放到請求體中
  • path: 參數應該對應放到請求路徑  // 具體貌似沒用
  • formData: 參數對應放到請求表單中

  第一種:將一個或多個參數保護API的“securityDefinitions”添加到生成的Swagger中。

這種是直接在文檔的右上方添加一個 Authorize 按鈕,設置了值后,每一個請求都會在設置的位置上加上相應的值,在 上一篇隨筆中的 ConfigureServices 方法中,

對應位置 services.AddSwaggerGen(options =>{}) 中的  XmlComments  下 添加代碼如下:

                options.AddSecurityDefinition("token", new ApiKeyScheme
                {
                    Description = "token format : {token}",//參數描述
                    Name = "token",//名字
                    In = "header",//對應位置
                    Type = "apiKey"//類型描述
                });
                options.AddSecurityDefinition("sid", new ApiKeyScheme
                {
                    Description = "sid format : {sid}",//參數描述
                    Name = "sid",//名字
                    In = "header",//對應位置
                    Type = "apiKey"//類型描述
                });
                //添加Jwt驗證設置 設置為全局的,不然在代碼中取不到
                options.AddSecurityRequirement(new Dictionary<string, IEnumerable<string>> {
                    { "token", Enumerable.Empty<string>() },
                    { "sid", Enumerable.Empty<string>() },
                });

  添加完成后,運行起來看下效果,效果圖:

 設置上對應值,調用測試方法,可以在header中取到剛設置到的值,

 這裡能看到,可以取到設置的參數了。這樣一來,在需要驗證的接口上,我們就可以通過接口文檔來測試了。基本不用再藉助postman等接口測試工具了。

但是,但是,這裡有一個問題,就是只要設置了參數值,每一次訪問都會在請求中帶上參數。

下面將介紹第二種方式,只給需要驗證用戶的接口上添加驗證參數。

  第二種:使用“filters”擴展Swagger生成器,來實現只在需要添加參數的方法上添加參數。複雜的可以根據自己的需求來添加對應參數

實現方式就是先新建一個類,名: SwaggerParameter ,實現 IOperationFilter 接口。SwaggerParameter 類代碼如下:

    /// <summary>
    /// 自定義添加參數
    /// </summary>
    public class SwaggerParameter : IOperationFilter
    {
        /// <summary>
        /// 實現 Apply 方法
        /// </summary>
        /// <param name="operation"></param>
        /// <param name="context"></param>
        public void Apply(Operation operation, OperationFilterContext context)
        {
            if (operation.Parameters == null) operation.Parameters = new List<IParameter>();
            var attrs = context.ApiDescription.ActionDescriptor.AttributeRouteInfo;
            var t = typeof(BaseUserController);
            //先判斷是否是繼承用戶驗證類
            if (context.ApiDescription.ActionDescriptor is ControllerActionDescriptor descriptor && context.MethodInfo.DeclaringType?.IsSubclassOf(t) == true)
            {
                //再驗證是否允許匿名訪問
                var actionAttributes = descriptor.MethodInfo.GetCustomAttributes(inherit: true);
                bool isAnonymous = actionAttributes.Any(a => a is AllowAnonymousAttribute);
                // 需要驗證的方法添加
                if (!isAnonymous)
                {
                    operation.Parameters.Add(new NonBodyParameter()
                    {
                        Name = "sid",
                        In = "header", //query header body path formData
                        Type = "string",
                        Required = true,//是否必選
                        Description = "登錄返回的sid"
                    });
                    operation.Parameters.Add(new NonBodyParameter()
                    {
                        Name = "token",
                        In = "header", //query header body path formData
                        Type = "string",
                        Required = true,//是否必選
                        Description = "登錄返回的token"
                    });
                }
            }
        }
    }

 運行起來后,進入到  文檔頁面,可以看到右上角的 Authorize 按鈕已經不見了,在不需要驗證的方法上,也找不到相應需要設置參數的輸入框。就只有在需要驗證的接口上才有。

參考Swagger文檔圖如下:

參考代碼圖如下:



效果圖:

  這樣一來設置也就完成了。從上面就能看出,就只有需要用戶驗證的接口才會有相應參數。



我的設置方式是先定義了用戶驗證控制器類,讓需要用戶驗證的控制器繼承該控制器,然後在該控制器中不需要用戶驗證的接口上加上 AllowAnonymous 屬性

設置fitter時就可以根據上面提到的兩個點來進行判斷是否需要加上參數,如果不是這樣實現的,可以根據自己的需求變更fitter類,來控制文檔的生成。



以上若有什麼不對或可以改進的地方,望各位指出或提出意見,一起探討學習~

有需要源碼的可通過此 鏈接拉取 覺得還可以的給個 start 和點個 下方的推薦哦~~謝謝!

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

※帶您來了解什麼是 USB CONNECTOR  ?

※自行創業 缺乏曝光? 下一步"網站設計"幫您第一時間規劃公司的門面形象

※如何讓商品強力曝光呢? 網頁設計公司幫您建置最吸引人的網站,提高曝光率!!

※綠能、環保無空污,成為電動車最新代名詞,目前市場使用率逐漸普及化

※廣告預算用在刀口上,網站設計公司幫您達到更多曝光效益

分類
發燒車訊

(三十五)golang–面向對象之多態

多態:變量具有多種形態,可以用統一的接口來調用不同的實現。

接口體現多態特徵:

(1)多態參數:之前所講的Usb接口案例,既可以接受手機變量,也可以接受相機變量,就體現了usb接口的多態;

(2)多態數組:

package main

import (
    "fmt"
)

type usb interface {
    start()
    stop()
}

type phone struct {
    name string
}

func (p phone) start() {
    fmt.Println(p.name, "手機開始工作")
}

func (p phone) stop() {
    fmt.Println(p.name, "手機停止工作")
}

type camera struct {
    name string
}

func (c camera) start() {
    fmt.Println(c.name, "相機開始工作")
}

func (c camera) stop() {
    fmt.Println(c.name, "相機停止工作")
}

type computer struct {
}

func (co computer) working(usb usb) {
    usb.start()
    usb.stop()
}

func main() {
    var usbArr [3]usb
    usbArr[0] = phone{"小米"}
    usbArr[1] = phone{"vivo"}
    usbArr[2] = camera{"尼康"}
    fmt.Println(usbArr)
    for i := 0; i < len(usbArr); i++ {
        usbArr[i].start()
        usbArr[i].stop()
    }
}

我們以前講到,數組是只能存儲同一種類型的數據,利用多態數組,就可以存儲不同的類型了;

如何將一個接口變量賦值給一個自定義類型的變量?使用類型斷言

類型斷言:由於接口是一般類型,不知道具體類型,如果要轉成具體類型,就需要使用類型斷言;要保持原來空接口指向的數據類型和斷言的數據類型一致;

為了避免輸出panic報錯,可以進行斷言判斷;

類型斷言實踐一:

我們給phone中加入一個方法call(),在調用usb變量時,usb.call(),肯定是不對的,因為usb可能是phone,也可能是camera,而camera是沒有這個函數的,因此,在調用的時候用類型斷言。

package main

import (
    "fmt"
)

type usb interface {
    start()
    stop()
}

type phone struct {
    name string
}

func (p phone) start() {
    fmt.Println(p.name, "手機開始工作")
}

func (p phone) call() {
    fmt.Println(p.name,"手機在打電話")
}

func (p phone) stop() {
    fmt.Println(p.name, "手機停止工作")
}

type camera struct {
    name string
}

func (c camera) start() {
    fmt.Println(c.name, "相機開始工作")
}

func (c camera) stop() {
    fmt.Println(c.name, "相機停止工作")
}

type computer struct {
}

func (co computer) working(usb usb) {
    usb.start()
    //如果usb還指向phone的結構體變量,則還需要調用call方法
    if phone, ok := usb.(phone); ok { phone.call() }
    usb.stop()
}

func main() {
    var usbArr [3]usb
    usbArr[0] = phone{"小米"}
    usbArr[1] = phone{"vivo"}
    usbArr[2] = camera{"尼康"}
    var com computer
    fmt.Println(usbArr)
    for i := 0; i < len(usbArr); i++ {
        com.working(usbArr[i])
    }
}

類型斷言實踐2:循環判斷輸入參數的類型

package main

import (
    "fmt"
)

type student struct {
    name string
}

func typeJudge(items ...interface{}) {
    for index, x := range items {
        switch x.(type) {
        case bool:
            fmt.Printf("第%v個參數是bool類型,值是%v\n", index, x)
        case int, int32, int64:
            fmt.Printf("第%v個參數是整數類型,值是%v\n", index, x)
        case float32:
            fmt.Printf("第%v個參數是float32類型,值是%v\n", index, x)
        case float64:
            fmt.Printf("第%v個參數是float64類型,值是%v\n", index, x)
        case string:
            fmt.Printf("第%v個參數是string類型,值是%v\n", index, x)
        case student:
            fmt.Printf("第%v個參數是student類型,值是%v\n", index, x)
        case *student:
            fmt.Printf("第%v個參數是*student類型,值是%v\n", index, x)
        default:
            fmt.Printf("第%v個參數類型不確定,值是%v\n", index, x)
        }
    }
}

func main() {
    var n1 float32 = 1.1
    var n2 float64 = 1.2
    var n3 int32 = 1
    var name string = "tom"
    var n5 bool = true

    stu1 := student{"jack"}
    stu2 := &student{"bob"}

    typeJudge(n1, n2, n3, name, n5, stu1, stu2)
}

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

※為什麼 USB CONNECTOR 是電子產業重要的元件?

網頁設計一頭霧水??該從何著手呢? 找到專業技術的網頁設計公司,幫您輕鬆架站!

※想要讓你的商品成為最夯、最多人討論的話題?網頁設計公司讓你強力曝光

※想知道最厲害的台北網頁設計公司推薦台中網頁設計公司推薦專業設計師”嚨底家”!!

分類
發燒車訊

【algo&ds】8.最小生成樹

1.最小生成樹介紹

什麼是最小生成樹?

最小生成樹(Minimum spanning tree,MST)是在一個給定的無向圖G(V,E)中求一棵樹T,使得這棵樹擁有圖G中的所有頂點,且所有邊都是來自圖G中的邊,並且滿足整棵樹的邊權值和最小。

2.prim算法

和Dijkstra算法很像!!請看如下Gif圖,prim算法的核心思想是對圖G(V,E)設置集合S,存放已被訪問的頂點,然後每次從集合V-S中選擇與集合S的最短距離最小的一個頂點(記為u),訪問並加入集合S。之後,令頂點u為中間點,優化所有從u能到達的頂點v與集合s之間的最短距離。這樣的操作執行n次,直到集合s中包含所有頂點。

不同的是,Dijkstra算法中的dist是從源點s到頂點w的最短路徑;而prim算法中的dist是從集合S到頂點w的最短路徑,以下是他們的偽碼描述對比,關於Dijkstra算法的詳細描述請

算法實現:

#include<iostream>
#include<vector>
#define INF 100000
#define MaxVertex 105
typedef int Vertex;
int G[MaxVertex][MaxVertex];
int parent[MaxVertex];   // 並查集
int dist[MaxVertex]; // 距離
int Nv;    // 結點
int Ne;    // 邊
int sum;  // 權重和
using namespace std;
vector<Vertex> MST;  // 最小生成樹

// 初始化圖信息
void build(){
    Vertex v1,v2;
    int w;
    cin>>Nv>>Ne;
    for(int i=1;i<=Nv;i++){
        for(int j=1;j<=Nv;j++)
            G[i][j] = 0;  // 初始化圖
        dist[i] = INF;   // 初始化距離
        parent[i] = -1;  // 初始化並查集
    }
    // 初始化點
    for(int i=0;i<Ne;i++){
        cin>>v1>>v2>>w;
        G[v1][v2] = w;
        G[v2][v1] = w;
    }
}

// Prim算法前的初始化
void IniPrim(Vertex s){
    dist[s] = 0;
    MST.push_back(s);
    for(Vertex i =1;i<=Nv;i++)
        if(G[s][i]){
            dist[i] = G[s][i];
            parent[i] = s;
        }
}

// 查找未收錄中dist最小的點
Vertex FindMin(){
    int min = INF;
    Vertex xb = -1;
    for(Vertex i=1;i<=Nv;i++)
        if(dist[i] && dist[i] < min){
            min = dist[i];
            xb = i;
        }
    return xb;
}

void output(){
    cout<<"被收錄順序:"<<endl;
    for(Vertex i=1;i<=Nv;i++)
        cout<<MST[i]<<" ";
    cout<<"權重和為:"<<sum<<endl;
    cout<<"該生成樹為:"<<endl;
    for(Vertex i=1;i<=Nv;i++)
        cout<<parent[i]<<" ";
}

void Prim(Vertex s){
    IniPrim(s);
    while(1){
        Vertex v = FindMin();
        if(v == -1)
            break;
        sum += dist[v];
        dist[v] = 0;
        MST.push_back(v);
        for(Vertex w=1;w<=Nv;w++)
            if(G[v][w] && dist[w])
                if(G[v][w] < dist[w]){
                    dist[w] = G[v][w];
                    parent[w] = v;
                }
    }
}


int main(){
    build();
    Prim(1);
    output();
    return 0;
}

關於prim算法的更加詳細講解請

3.kruskal算法

Kruskal算法也可以用來解決最小生成樹的問題,其算法思想很容易理解,典型的邊貪心,其算法思想為:

  • 在初始狀態時隱去圖中所有的邊,這樣圖中每個頂點都是一個單獨的連通塊,一共有n個連通塊
  • 對所有邊按邊權從小到大進行排序
  • 按邊權從小到大測試所有邊,如果當前測試邊所連接的兩個頂點不在同一個連通塊中,則把這條測試邊加入當前最小生成樹中,否則,將邊捨棄。
  • 重複執行上一步驟,直到最小生成樹中的邊數等於總頂點數減一 或者測試完所有邊時結束;如果結束時,最小生成樹的邊數小於總頂點數減一,說明該圖不連通。

請看下面的Gif圖!

算法實現:

#include<iostream>
#include<string>
#include<vector>
#include<queue>
#define INF 100000
#define MaxVertex 105
typedef int Vertex;
int G[MaxVertex][MaxVertex];
int parent[MaxVertex];   // 並查集最小生成樹
int Nv;    // 結點
int Ne;    // 邊
int sum;  // 權重和
using namespace std;
struct Node{
    Vertex v1;
    Vertex v2;
    int weight; // 權重
    // 重載運算符成最大堆
    bool operator < (const Node &a) const
    {
        return weight>a.weight;
    }
};
vector<Node> MST;  // 最小生成樹
priority_queue<Node> q;   // 最小堆

// 初始化圖信息
void build(){
    Vertex v1,v2;
    int w;
    cin>>Nv>>Ne;
    for(int i=1;i<=Nv;i++){
        for(int j=1;j<=Nv;j++)
            G[i][j] = 0;  // 初始化圖
        parent[i] = -1;
    }
    // 初始化點
    for(int i=0;i<Ne;i++){
        cin>>v1>>v2>>w;
        struct Node tmpE;
        tmpE.v1 = v1;
        tmpE.v2 = v2;
        tmpE.weight = w;
        q.push(tmpE);
    }
}

//  路徑壓縮查找
int Find(int x){
    if(parent[x] < 0)
        return x;
    else
        return parent[x] = Find(parent[x]);
}

//  按秩歸併
void Union(int x1,int x2){
    if(parent[x1] < parent[x2]){
        parent[x1] += parent[x2];
        parent[x2] = x1;
    }else{
        parent[x2] += parent[x1];
        parent[x1] = x2;
    }
}

void Kruskal(){
    // 最小生成樹的邊不到 Nv-1 條且還有邊
    while(MST.size()!= Nv-1 && !q.empty()){
        Node E = q.top();  // 從最小堆取出一條權重最小的邊
        q.pop(); // 出隊這條邊
        if(Find(E.v1) != Find(E.v2)){  // 檢測兩條邊是否在同一集合
            sum += E.weight;
            Union(E.v1,E.v2);     // 並起來
            MST.push_back(E);
        }
    }

}


void output(){
    cout<<"被收錄順序:"<<endl;
    for(Vertex i=0;i<Nv;i++)
        cout<<MST[i].weight<<" ";
    cout<<"權重和為:"<<sum<<endl;
    for(Vertex i=1;i<=Nv;i++)
        cout<<parent[i]<<" ";
    cout<<endl;
}


int main(){
    build();
    Kruskal();
    output();
    return 0;
}

關於kruskal算法更詳細的講解

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

USB CONNECTOR掌控什麼技術要點? 帶您認識其相關發展及效能

※評比前十大台北網頁設計台北網站設計公司知名案例作品心得分享

※智慧手機時代的來臨,RWD網頁設計已成為網頁設計推薦首選

分類
發燒車訊

【原創】(十一)Linux內存管理slub分配器

背景

  • Read the fucking source code! –By 魯迅
  • A picture is worth a thousand words. –By 高爾基

說明:

  1. Kernel版本:4.14
  2. ARM64處理器,Contex-A53,雙核
  3. 使用工具:Source Insight 3.5, Visio

1. 概述

之前的文章分析的都是基於頁面的內存分配,而小塊內存的分配和管理是通過塊分配器來實現的。目前內核中,有三種方式來實現小塊內存分配:slab, slub, slob,最先有slab分配器,slub/slob分配器是改進版,slob分配器適用於小內存嵌入式設備,而slub分配器目前已逐漸成為主流塊分配器。接下來的文章,就是以slub分配器為目標,進一步深入。

先來一個初印象:

2. 數據結構

有四個關鍵的數據結構:

  • struct kmem_cache:用於管理SLAB緩存,包括該緩存中對象的信息描述,per-CPU/Node管理slab頁面等;
    關鍵字段如下:
/*
 * Slab cache management.
 */
struct kmem_cache {
    struct kmem_cache_cpu __percpu *cpu_slab;       //每個CPU slab頁面
    /* Used for retriving partial slabs etc */
    unsigned long flags;
    unsigned long min_partial;
    int size;       /* The size of an object including meta data */
    int object_size;    /* The size of an object without meta data */
    int offset;     /* Free pointer offset. */
#ifdef CONFIG_SLUB_CPU_PARTIAL
    /* Number of per cpu partial objects to keep around */
    unsigned int cpu_partial;
#endif
    struct kmem_cache_order_objects oo;     //該結構體會描述申請頁面的order值,以及object的個數

    /* Allocation and freeing of slabs */
    struct kmem_cache_order_objects max;
    struct kmem_cache_order_objects min;
    gfp_t allocflags;   /* gfp flags to use on each alloc */
    int refcount;       /* Refcount for slab cache destroy */
    void (*ctor)(void *);           // 對象構造函數
    int inuse;      /* Offset to metadata */
    int align;      /* Alignment */
    int reserved;       /* Reserved bytes at the end of slabs */
    int red_left_pad;   /* Left redzone padding size */
    const char *name;   /* Name (only for display!) */
    struct list_head list;  /* List of slab caches */       //kmem_cache最終會鏈接在一個全局鏈表中
    struct kmem_cache_node *node[MAX_NUMNODES];     //Node管理slab頁面
};
  • struct kmem_cache_cpu:用於管理每個CPU的slab頁面,可以使用無鎖訪問,提高緩存對象分配速度;
struct kmem_cache_cpu {
    void **freelist;    /* Pointer to next available object */                  //指向空閑對象的指針
    unsigned long tid;  /* Globally unique transaction id */
    struct page *page;  /* The slab from which we are allocating */     //slab緩存頁面
#ifdef CONFIG_SLUB_CPU_PARTIAL
    struct page *partial;   /* Partially allocated frozen slabs */
#endif
#ifdef CONFIG_SLUB_STATS
    unsigned stat[NR_SLUB_STAT_ITEMS];
#endif
};
  • struct kmem_cache_node:用於管理每個Node的slab頁面,由於每個Node的訪問速度不一致,slab頁面由Node來管理;
/*
 * The slab lists for all objects.
 */
struct kmem_cache_node {
    spinlock_t list_lock;

#ifdef CONFIG_SLUB
    unsigned long nr_partial;    //slab頁表數量
    struct list_head partial;       //slab頁面鏈表
#ifdef CONFIG_SLUB_DEBUG
    atomic_long_t nr_slabs;
    atomic_long_t total_objects;
    struct list_head full;
#endif
#endif
};
  • struct page:用於描述slab頁面struct page結構體中很多字段都是通過union聯合體進行復用的。
    struct page結構中,用於slub的成員如下:
struct page {
    union {
       ...
        void *s_mem;            /* slab first object */
       ...
    };

    /* Second double word */
    union {
       ...
        void *freelist;     /* sl[aou]b first free object */
       ...
    };

    union {
       ...
        struct {
            union {
              ...
                struct {            /* SLUB */
                    unsigned inuse:16;
                    unsigned objects:15;
                    unsigned frozen:1;
                };
                ...
            };
       ...
        };
    };

    /*
     * Third double word block
     */
    union {
       ...
        struct {        /* slub per cpu partial pages */
            struct page *next;  /* Next partial slab */
#ifdef CONFIG_64BIT
            int pages;  /* Nr of partial slabs left */
            int pobjects;   /* Approximate # of objects */
#else
            short int pages;
            short int pobjects;
#endif
        };

        struct rcu_head rcu_head;   /* Used by SLAB
                         * when destroying via RCU
                         */
    };
    ...
        struct kmem_cache *slab_cache;  /* SL[AU]B: Pointer to slab */
    ...
}

圖來了:

3. 流程分析

針對Slub的使用,可以從三個維度來分析:

  1. slub緩存創建
  2. slub對象分配
  3. slub對象釋放

下邊將進一步分析。

3.1 kmem_cache_create

在內核中通過kmem_cache_create接口來創建一個slab緩存

先看一下這個接口的函數調用關係圖:

  1. kmem_cache_create完成的功能比較簡單,就是創建一個用於管理slab緩存kmem_cache結構,並對該結構體進行初始化,最終添加到全局鏈表中。kmem_cache結構體初始化,包括了上文中分析到的kmem_cache_cpukmem_cache_node兩個字段結構。

  2. 在創建的過程中,當發現已有的slab緩存中,有存在對象大小相近,且具有兼容標誌的slab緩存,那就只需要進行merge操作並返回,而無需進一步創建新的slab緩存

  3. calculate_sizes函數會根據指定的force_order或根據對象大小去計算kmem_cache結構體中的size/min/oo等值,其中kmem_cache_order_objects結構體,是由頁面分配order值和對象數量兩者通過位域拼接起來的。

  4. 在創建slab緩存的時候,有一個先雞后蛋的問題:kmem_cache結構體來管理一個slab緩存,而創建kmem_cache結構體又是從slab緩存中分配出來的對象,那麼這個問題是怎麼解決的呢?可以看一下kmem_cache_init函數,內核中定義了兩個靜態的全局變量kmem_cachekmem_cache_node,在kmem_cache_init函數中完成了這兩個結構體的初始化之後,相當於就是創建了兩個slab緩存,一個用於分配kmem_cache結構體對象的緩存池,一個用於分配kmem_cache_node結構體對象的緩存池。由於kmem_cache_cpu結構體是通過__alloc_percpu來分配的,因此不需要創建一個相關的slab緩存

3.2 kmem_cache_alloc

kmem_cache_alloc接口用於從slab緩存池中分配對象。

看一下大體的調用流程圖:

從上圖中可以看出,分配slab對象與Buddy System中分配頁面類似,存在快速路徑和慢速路徑兩種,所謂的快速路徑就是per-CPU緩存,可以無鎖訪問,因而效率更高。

整體的分配流程大體是這樣的:優先從per-CPU緩存中進行分配,如果per-CPU緩存中已經全部分配完畢,則從Node管理的slab頁面中遷移slab頁per-CPU緩存中,再重新分配。當Node管理的slab頁面也不足的情況下,則從Buddy System中分配新的頁面,添加到per-CPU緩存中。

還是用圖來說明更清晰,分為以下幾步來分配:

  1. fastpath
    快速路徑下,以原子的方式檢索per-CPU緩存的freelist列表中的第一個對象,如果freelist為空並且沒有要檢索的對象,則跳入慢速路徑操作,最後再返回到快速路徑中重試操作。

  2. slowpath-1
    將per-CPU緩存中page指向的slab頁中的空閑對象遷移到freelist中,如果有空閑對象,則freeze該頁面,沒有空閑對象則跳轉到slowpath-2

  3. slowpath-2
    將per-CPU緩存中partial鏈表中的第一個slab頁遷移到page指針中,如果partial鏈表為空,則跳轉到slowpath-3

  4. slowpath-3
    將Node管理的partial鏈表中的slab頁遷移到per-CPU緩存中的page中,並重複第二個slab頁將其添加到per-CPU緩存中的partial鏈表中。如果遷移的slab中空閑對象超過了kmem_cache.cpu_partial的一半,則僅遷移slab頁,並且不再重複。
    如果每個Node的partial鏈表都為空,跳轉到slowpath-4

  5. slowpath-4
    Buddy System中獲取頁面,並將其添加到per-CPU的page中。

3.2 kmem_cache_free

kmem_cache_free的操作,可以看成是kmem_cache_alloc的逆過程,因此也分為快速路徑和慢速路徑兩種方式,同時,慢速路徑中又分為了好幾種情況,可以參考kmem_cache_alloc的過程。

調用流程圖如下:

效果如下:

  1. 快速路徑釋放
    快速路徑下,直接將對象返回到freelist中即可。

  2. put_cpu_partial
    put_cpu_partial函數主要是將一個剛freeze的slab頁,放入到partial鏈表中。
    put_cpu_partial函數中調用unfreeze_partials函數,這時候會將per-CPU管理的partial鏈表中的slab頁面添加到Node管理的partial鏈表的尾部。如果超出了Node的partial鏈表,溢出的slab頁面中沒有分配對象的slab頁面將會返回到夥伴系統。

  3. add_partial
    添加slab頁到Node的partial鏈表中。

  4. remove_partial
    從Node的partial鏈表移除slab頁。

具體釋放的流程走哪個分支,跟對象的使用情況,partial鏈表的個數nr_partial/min_partial等相關,細節就不再深入分析了。

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

台北網頁設計公司這麼多,該如何挑選?? 網頁設計報價省錢懶人包"嚨底家"

網頁設計公司推薦更多不同的設計風格,搶佔消費者視覺第一線

※想知道購買電動車哪裡補助最多?台中電動車補助資訊懶人包彙整

分類
發燒車訊

.NET高級特性-Emit(1)

  在這個大數據/雲計算/人工智能研發普及的時代,Python的崛起以及Javascript的前後端的侵略,程序員與企業似乎越來越青睞動態語言所帶來的便捷性與高效性,即使靜態語言在性能,錯誤檢查等方面的優於靜態語言。對於.NETer來說,.NET做為一門靜態語言,我們不僅要打好.NET的基本功,如基本類型/語法/底層原理/錯誤檢查等知識,也要深入理解.NET的一些高級特性,來為你的工作減輕負擔和提高代碼質量。

  ok,咱們今天開始聊一聊.NET中的Emit。

一、什麼是Emit?

  Emit含義為發出、產生的含義,這是.NET中的一組類庫,命名空間為System.Reflection.Emit,幾乎所有的.NET版本(Framework/Mono/NetCore)都支持Emit,可以實現用C#代碼生成代碼的類庫

二、Emit的本質

  我們知道.NET可以由各種語言進行編寫,比如VB,C++等,當然絕大部分程序員進行.NET開發都是使用C#語言進行的,這些語言都會被各自的語言解釋器解釋為IL語言並執行,而Emit類庫的作用就是用這些語言來編寫生成IL語言,並交給CLR(公共語言運行時)進行執行。

  我們先來看看IL語言長什麼樣子:

  (1) 首先我們創建一個Hello,World程序

    class Program
    {
        static void Main(string[] args)
        {
            Console.WriteLine("Hello World!");
        }
    }

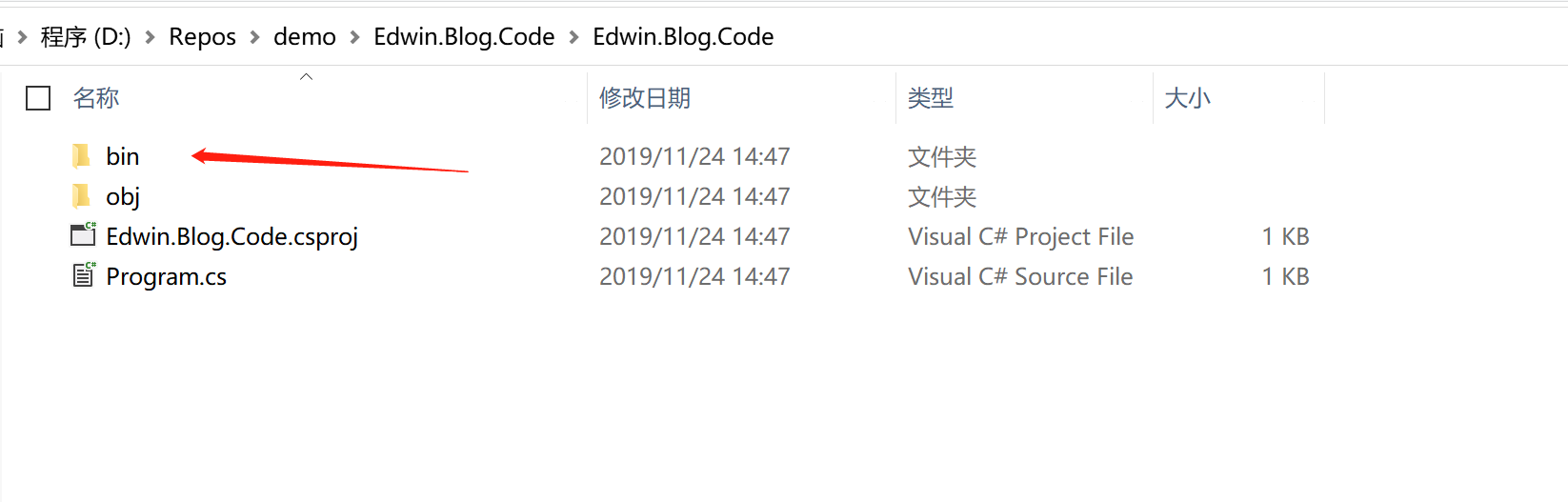

  (2) 將程序編譯成dll文件,我們可以看到在開發目錄下生成了bin文件夾



  (3) 向下尋找,我們可以看到dll文件已經生成,筆者使用netcore3進行開發,故路徑為bin/Debug/netcoreapp3.0



  (4) 這時候,我們就要祭出我們的il查看神器了,ildasm工具



  如何找到這個工具?打開開始菜單,找到Visual Studio文件夾,打開Developer Command Prompt,在打開的命令行中鍵入ildasm回車即可,筆者使用vs2019進行演示,其它vs版本操作方法均一致















   (5) 在dasm菜單欄選擇文件->打開,選擇剛剛生成的dll文件







   (6) 即可查看生成il代碼





  有了ildasm的輔助,我們就能夠更好的了解IL語言以及如何編寫IL語言,此外,Visual Studio中還有許多插件支持查看il代碼,比如JetBrains出品的Resharper插件等,如果覺得筆者方式較為麻煩可以使用以上插件查看il代碼

三、理解IL代碼

  在上一章節中,我們理解了Emit的本質其實就是用C#來編寫IL代碼,既然要編寫IL代碼,那麼我們首先要理解IL代碼是如何進行工作的,IL代碼是如何完成C#當中的順序/選擇/循環結構的,是如何實現類的定義/字段的定義/屬性的定義/方法的定義的。

  IL代碼是一種近似於指令式的代碼語言,與彙編語言比較相近,所以習慣於寫高級語言的.NETer來說比較難以理解

  讓我們來看看Hello,World程序的IL代碼:

IL_0000:  nop
IL_0001:  ldstr      "Hello World!"
IL_0006:  call       void [System.Console]System.Console::WriteLine(string)
IL_000b:  nop
IL_000c:  ret

  我們可以把IL代碼看成棧的運行

  第一條指令,nop表示不做任何事情,表示代碼不做任何事情

  第二條指令,ldstr表示將字符串放入棧中,字符串的值為“Hello,World!”

  第三條指令,call表示調用方法,參數為調用方法的方法信息,並把返回的結構壓入棧中,使用的參數為之前已經入棧的“Hello World!”,以此類推,如果方法有n個參數,那麼他就會調取棧中n個數據,並返回一個結果放回棧中

  第四條指令,nop表示不做任何事情

  第五條指令,ret表示將棧中頂部的數據返回,如果方法定義為void,則無返回值

  關於Hello,world程序IL的理解就說到這裏,更多的指令含義讀者可以參考微軟官方文檔,筆者之後也會繼續對Emit進行講解和Emit的應用

四、用Emit類庫編寫IL代碼

  既然IL代碼咱們理解的差不多了,咱們就開始嘗試用C#來寫IL代碼了,有了IL代碼的參考,咱們也可以依葫蘆畫瓢的把代碼寫出來了

  (1) 引入Emit命名空間

using System.Reflection.Emit;

  (2) 首先我們定義一個Main方法,入參無,返回類型void

//定義方法名,返回類型,輸入類型
var method = new DynamicMethod("Main", null, Type.EmptyTypes);

  (3) 生成IL代碼

//生成IL代碼
var ilGenerator = method.GetILGenerator();
ilGenerator.Emit(OpCodes.Nop);
ilGenerator.Emit(OpCodes.Ldstr,"Hello World!");
ilGenerator.Emit(OpCodes.Call, typeof(Console).GetMethod("WriteLine", new Type[] { typeof(string) })); //尋找Console的WriteLine方法
ilGenerator.Emit(OpCodes.Nop);
ilGenerator.Emit(OpCodes.Ret);

  (4) 創建委託並調用

//創建委託
var helloWorldMethod = method.CreateDelegate(typeof(Action)) as Action;
helloWorldMethod.Invoke();

  (5)運行,即輸出Hello World!

五、小結

  Emit的本質是使用高級語言生成IL代碼,進而進行調用的的一組類庫,依賴Emit我們可以實現用代碼生成代碼的操作,即編程語言的自舉,可以有效彌補靜態語言的靈活性的缺失。

  Emit的性能非常好,除了第一次構建IL代碼所需要時間外,之後只要將操作緩存在計算機內存中,速度與手寫代碼相差無幾

  有許多著名.NET類庫均依賴於Emit:

  (.NET JSON操作庫)Json.NET/Newtonsoft.Json:

  (輕量ORM)Dapper:

  (ObjectToObjectMapper)EmitMapper:

  (AOP庫)Castle.DynamicProxy:

  學習Emit:

  .NET官方文檔:

  .NET API瀏覽器:

  之後作者將繼續講解.NET Emit的相關內容和應用,感謝閱讀

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

※想知道網站建置網站改版該如何進行嗎?將由專業工程師為您規劃客製化網頁設計後台網頁設計

※不管是台北網頁設計公司台中網頁設計公司,全省皆有專員為您服務

※Google地圖已可更新顯示潭子電動車充電站設置地點!!

※帶您來看台北網站建置台北網頁設計,各種案例分享

分類
發燒車訊

實現 Redis 協議解析器

本文是 《用 Golang 實現一個 Redis》系列文章第二篇,本文將分別介紹 以及 的實現,若您對協議有所了解可以直接閱讀協議解析器部分。

Redis 通信協議

Redis 自 2.0 版本起使用了統一的協議 RESP (REdis Serialization Protocol),該協議易於實現,計算機可以高效的進行解析且易於被人類讀懂。

RESP 是一個二進制安全的文本協議,工作於 TCP 協議上。客戶端和服務器發送的命令或數據一律以 \r\n (CRLF)結尾。

RESP 定義了5種格式:

  • 簡單字符串(Simple String): 服務器用來返回簡單的結果,比如”OK”。非二進制安全,且不允許換行。
  • 錯誤信息(Error): 服務器用來返回簡單的結果,比如”ERR Invalid Synatx”。非二進制安全,且不允許換行。
  • 整數(Integer): llenscard等命令的返回值, 64位有符號整數
  • 字符串(Bulk String): 二進制安全字符串, get 等命令的返回值
  • 數組(Array, 舊版文檔中稱 Multi Bulk Strings): Bulk String 數組,客戶端發送指令以及lrange等命令響應的格式

RESP 通過第一個字符來表示格式:

  • 簡單字符串:以”+” 開始, 如:”+OK\r\n”
  • 錯誤:以”-” 開始,如:”-ERR Invalid Synatx\r\n”
  • 整數:以”:”開始,如:”:1\r\n”
  • 字符串:以 $ 開始
  • 數組:以 * 開始

Bulk String有兩行,第一行為 $+正文長度,第二行為實際內容。如:

$3\r\nSET\r\n

Bulk String 是二進制安全的可以包含任意字節,就是說可以在 Bulk String 內部包含 “\r\n” 字符(行尾的CRLF被隱藏):

$4
a\r\nb

$-1 表示 nil, 比如使用 get 命令查詢一個不存在的key時,響應即為$-1

Array 格式第一行為 “*”+數組長度,其後是相應數量的 Bulk String。如, ["foo", "bar"]的報文:

*2
$3
foo
$3
bar

客戶端也使用 Array 格式向服務端發送指令。命令本身將作為第一個參數,如 SET key value指令的RESP報文:

*3
$3
SET
$3
key
$5
value

將換行符打印出來:

*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n

協議解析器

我們在 一文中已經介紹過TCP服務器的實現,協議解析器將實現其 Handler 接口充當應用層服務器。

協議解析器將接收 Socket 傳來的數據,並將其數據還原為 [][]byte 格式,如 "*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\value\r\n" 將被還原為 ['SET', 'key', 'value']

本文完整代碼:

來自客戶端的請求均為數組格式,它在第一行中標記報文的總行數並使用CRLF作為分行符。

bufio 標準庫可以將從 reader 讀到的數據緩存到 buffer 中,直至遇到分隔符或讀取完畢后返回,所以我們使用 reader.ReadBytes('\n') 來保證每次讀取到完整的一行。

需要注意的是RESP是二進制安全的協議,它允許在正文中使用CRLF字符。舉例來說 Redis 可以正確接收並執行SET "a\r\nb" 1指令, 這條指令的正確報文是這樣的:

*3
$3
SET
$4
a\r\nb
$7
myvalue

ReadBytes 讀取到第五行 “a\r\nb\r\n”時會將其誤認為兩行:

*3
$3
SET
$4
a  // 錯誤的分行
b // 錯誤的分行
$7
myvalue

因此當讀取到第四行$4后, 不應該繼續使用 ReadBytes('\n') 讀取下一行, 應使用 io.ReadFull(reader, msg) 方法來讀取指定長度的內容。

msg = make([]byte, 4 + 2) // 正文長度4 + 換行符長度2
_, err = io.ReadFull(reader, msg)

定義 Client 結構體作為客戶端抽象:

type Client struct {
    /* 與客戶端的 Tcp 連接 */
    conn   net.Conn

    /*
     * 帶有 timeout 功能的 WaitGroup, 用於優雅關閉
     * 當響應被完整發送前保持 waiting 狀態, 阻止鏈接被關閉
     */
    waitingReply wait.Wait

    /* 標記客戶端是否正在發送指令 */
    sending atomic.AtomicBool

    /* 客戶端正在發送的參數數量, 即 Array 第一行指定的數組長度 */
    expectedArgsCount uint32

    /* 已經接收的參數數量, 即 len(args)*/
    receivedCount uint32

    /*
     * 已經接收到的命令參數,每個參數由一個 []byte 表示
     */
    args [][]byte
}

定義解析器:

type Handler struct {

    /*
     * 記錄活躍的客戶端鏈接
     * 類型為 *Client -> placeholder
     */
    activeConn sync.Map

    /* 數據庫引擎,執行指令並返回結果 */
    db db.DB

    /* 關閉狀態標誌位,關閉過程中時拒絕新建連接和新請求 */
    closing atomic.AtomicBool
}

接下來可以編寫主要部分了:

func (h *Handler)Handle(ctx context.Context, conn net.Conn) {
    if h.closing.Get() {
        // 關閉過程中不接受新連接
        _ = conn.Close()
    }

    /* 初始化客戶端狀態 */
    client := &Client {
        conn:   conn,
    }
    h.activeConn.Store(client, 1)

    reader := bufio.NewReader(conn)
    var fixedLen int64 = 0 // 將要讀取的 BulkString 的正文長度
    var err error
    var msg []byte
    for {
        /* 讀取下一行數據 */
        if fixedLen == 0 { // 正常模式下使用 CRLF 區分數據行
            msg, err = reader.ReadBytes('\n')
            // 判斷是否以 \r\n 結尾
            if len(msg) == 0 || msg[len(msg) - 2] != '\r' {
                errReply := &reply.ProtocolErrReply{Msg:"invalid multibulk length"}
                _, _ =  client.conn.Write(errReply.ToBytes())
            }
        } else { // 當讀取到 BulkString 第二行時,根據給出的長度進行讀取
            msg = make([]byte, fixedLen + 2)
            _, err = io.ReadFull(reader, msg)
            // 判斷是否以 \r\n 結尾
            if len(msg) == 0 ||
              msg[len(msg) - 2] != '\r' ||
              msg[len(msg) - 1] != '\n'{
                errReply := &reply.ProtocolErrReply{Msg:"invalid multibulk length"}
                _, _ =  client.conn.Write(errReply.ToBytes())
            }
            // Bulk String 讀取完畢,重新使用正常模式
            fixedLen = 0
        }
        // 處理 IO 異常
        if err != nil {
            if err == io.EOF || err == io.ErrUnexpectedEOF {
                logger.Info("connection close")
            } else {
                logger.Warn(err)
            }
            _ = client.Close()
            h.activeConn.Delete(client)
            return // io error, disconnect with client
        }

        /* 解析收到的數據 */
        if !client.sending.Get() {
            // sending == false 表明收到了一條新指令
            if msg[0] == '*' {
                // 讀取第一行獲取參數個數
                expectedLine, err := strconv.ParseUint(string(msg[1:len(msg)-2]), 10, 32)
                if err != nil {
                    _, _ = client.conn.Write(UnknownErrReplyBytes)
                    continue
                }
                // 初始化客戶端狀態
                client.waitingReply.Add(1) // 有指令未處理完成,阻止服務器關閉
                client.sending.Set(true) // 正在接收指令中
                // 初始化計數器和緩衝區
                client.expectedArgsCount = uint32(expectedLine)
                client.receivedCount = 0
                client.args = make([][]byte, expectedLine)
            } else {
                // TODO: text protocol
            }
        } else {
            // 收到了指令的剩餘部分(非首行)
            line := msg[0:len(msg)-2] // 移除換行符
            if line[0] == '$' {
                // BulkString 的首行,讀取String長度
                fixedLen, err = strconv.ParseInt(string(line[1:]), 10, 64)
                if err != nil {
                    errReply := &reply.ProtocolErrReply{Msg:err.Error()}
                    _, _ = client.conn.Write(errReply.ToBytes())
                }
                if fixedLen <= 0 {
                    errReply := &reply.ProtocolErrReply{Msg:"invalid multibulk length"}
                    _, _ = client.conn.Write(errReply.ToBytes())
                }
            } else {
                // 收到參數
                client.args[client.receivedCount] = line
                client.receivedCount++
            }


            // 一條命令發送完畢
            if client.receivedCount == client.expectedArgsCount {
                client.sending.Set(false)

                // 執行命令並響應
                result := h.db.Exec(client.args)
                if result != nil {
                    _, _ = conn.Write(result.ToBytes())
                } else {
                    _, _ = conn.Write(UnknownErrReplyBytes)
                }

                // 重置客戶端狀態,等待下一條指令
                client.expectedArgsCount = 0
                client.receivedCount = 0
                client.args = nil
                client.waitingReply.Done()
            }
        }
    }
}

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

網頁設計公司推薦更多不同的設計風格,搶佔消費者視覺第一線

※廣告預算用在刀口上,網站設計公司幫您達到更多曝光效益

※自行創業 缺乏曝光? 下一步"網站設計"幫您第一時間規劃公司的門面形象

分類
發燒車訊

I/O多路復用模型

背景

在文章中提到了五種I/O模型,其中前四種:阻塞模型、非阻塞模型、信號驅動模型、I/O復用模型都是同步模型;還有一種是異步模型。

想寫一個系列的文章,介紹從I/O多路復用到異步編程和RPC框架,整個演進過程,這一系列可能包括:

  1. Reactor和Proactor模型
  2. 為什麼需要異步編程
  3. enable_shared_from_this用法分析
  4. 網絡通信庫和RPC

為什麼有多路復用?

多路復用技術要解決的是“通信”問題,解決核心在於“同步事件分離器”(de-multiplexer),linux系統帶有的分離器select、poll、epoll網上介紹的比較多,大家可以看看這篇介紹的不錯的文章:。通信的一方想要知道另一方的狀態(以決定自己做什麼),有兩種方法: 一是輪詢,二是消息通知。

輪詢

輪詢的一種典型的實現可能是這樣的:當然這裏的epoll_wait()也可以使用poll()或者select()替換。

whiletrue) {
    active_stream[] = epoll_wait(epollfd)
    for i in active_stream[] {
        read or write till
    }
}

輪詢方式主要存在以下不足:

  • 增加系統開銷。無論是任務輪詢還是定時器輪詢都需要消耗對應的系統資源。
  • 無法及時感知設備狀態變化。在輪詢間隔內的設備狀態變化只有在下次輪詢時才能被發現,這將無法滿足對實時性敏感的應用場合。
  • 浪費CPU資源。無論設備是否發生狀態改變,輪詢總在進行。在實際情況中,大多數設備的狀態改變通常不會那麼頻繁,輪詢空轉將白白浪費CPU時間片。

消息通知

其實現方式通常是: “阻塞-通知”機制。阻塞會導致一個任務(task_struct,進程或者線程)只能處理一個”I/O流”或者類似的操作,要處理多個,就要多個任務(需要多個進程或線程),因此靈活性上又不如輪詢(一個任務足夠),很矛盾。



select、poll、epoll對比

矛盾的根源就是”一”和”多”的矛盾: 希望一個任務處理多個對象,同時避免處理阻塞-通知機制的內部細節。解決方案是多路復用(muliplex)。多路復用有3種基本方案,select()/poll()/epoll(),都是來解決這一矛盾的。

  • 通知代理: 用戶把需要關心的對象註冊給select()/poll()/epoll()函數。
  • 一對多: 所有的被關心的對象,只要有一個對象有了通知事件,select()/poll()/epoll()就會結束阻塞狀態。
  • 方便性: 用戶(程序員)不用再關心如何阻塞和被通知,以及哪些情況下會有通知產生。這件事情已經由上述幾個系統調用做了,用戶只需要實現”通知來了我該做什麼”。



那麼上面3個系統調用的區別是什麼呢?
第一個select(),結合了輪詢和阻塞兩種方式,沒有問題,每次有一個對象事件發生的時候,select()只是知道有事件發生了,具體是哪個對象發生的,不知道,需要從頭到尾輪詢一遍,複雜度是O(n)。poll函數相對select函數變化不大,只是提升了最大的可輪詢的對象個數。epoll函數把時間複雜度降到O(1)。



為什麼select慢而epoll效率高?
select()之所以慢,有幾個原因: select()的參數是一個FD數組,意味着每次select調用,都是一次新的註冊-阻塞-回調,每次select都要把一個數組從用戶空間拷貝到內核空間,內核檢測到某個對象狀態變化並寫入后,再從內核空間拷貝回用戶空間,select再把這個數組讀取一遍,並返回。這個過程非常低效。

epoll的解決方案相當於是一種對select()的算法優化: 它把select()一個函數做的事情分解成了3步,首先epoll_create()創建一個epollfd對象(相當於一個池子),然後所有被監聽的fd通過epoll_ctrl()註冊到這個池子,也就是為每個fd指定了一個內部的回調函數(這樣,就沒有了每次調用時的來回拷貝,用戶空間的數組到內核空間只有這一次拷貝)。epoll_wait阻塞等待。在內核態有一個和epoll_wait對應的函數調用,把就緒的fd,填入到一個就緒列表中,而epoll_wait讀取這個就緒列表,做到了快速返回(O(1))。

詳細的對比可以參考select、poll、epoll之間的區別總結:



有了上面的原理介紹,這裏舉例來說明下epoll到底是怎麼使用的,加深理解。舉兩個例子:

一個是比較簡單的父子進程通信的例子,單個小程序,不需要跑多個應用實例,不需要用戶輸入。
一個是比較實戰的socket+epoll,畢竟現實案例中哪有兩個父子進程間通訊這麼簡單的應用場景。

有了多路復用,難道還不夠?

有了I/O復用,有了epoll已經可以使服務器併發幾十萬連接的同時,維持高TPS了,難道這還不夠嗎?答案是,技術層面足夠了,但在軟件工程層面卻是不夠的。例如,總要有個for循環去調用epoll,總來處理epoll的返回,這是每次都要重複的工作。for循環體裏面寫什麼—-通知返回之後,做事情的程序最好能以一種回調的機制,提供一個編程框架,讓程序更有結構一些。另一方面,如果希望每個事件通知之後,做的事情能有機會被代理到某個線程裏面去單獨運行,而線程完成的狀態又能通知回主任務,那麼”異步”的進制就必須被引入。

所以,還有兩個問題要解決,一是”編程框架”,一是”異步”。我們先看幾個目前流行的框架,大部分框架已經包含了某種異步的機制。我們接下來的篇章將介紹“編程框架”和“異步I/O模型”。

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

※如何讓商品強力曝光呢? 網頁設計公司幫您建置最吸引人的網站,提高曝光率!!

網頁設計一頭霧水??該從何著手呢? 找到專業技術的網頁設計公司,幫您輕鬆架站!

※想知道最厲害的台北網頁設計公司推薦台中網頁設計公司推薦專業設計師”嚨底家”!!

分類
發燒車訊

pod刪除主要流程源碼解析

本文以v1.12版本進行分析

當一個pod刪除時,client端向apiserver發送請求,apiserver將pod的deletionTimestamp打上時間。kubelet watch到該事件,開始處理。

syncLoop

kubelet對pod的處理主要都是在syncLoop中處理的。

func (kl *Kubelet) syncLoop(updates <-chan kubetypes.PodUpdate, handler SyncHandler) {
for {
...
        if !kl.syncLoopIteration(updates, handler, syncTicker.C, housekeepingTicker.C, plegCh) {
            break
        }
...

與pod刪除主要在syncLoopIteration中需要關注的是以下這兩個。

func (kl *Kubelet) syncLoopIteration(configCh <-chan kubetypes.PodUpdate, handler SyncHandler,
    syncCh <-chan time.Time, housekeepingCh <-chan time.Time, plegCh <-chan *pleg.PodLifecycleEvent) bool {
    select {
    case u, open := <-configCh:
...
        switch u.Op {
...
        case kubetypes.UPDATE:
            handler.HandlePodUpdates(u.Pods)
...
    case <-housekeepingCh:
        if !kl.sourcesReady.AllReady() {
        } else {
            if err := handler.HandlePodCleanups(); err != nil {
                glog.Errorf("Failed cleaning pods: %v", err)
            }
        }
    }

第一個是由於發送給apiserver的DELETE請求觸發的,增加了deletionTimestamp的事件。這裏對應於kubetypes.UPDATE。也就是會走到HandlePodUpdates函數。

另外一個與delete相關的是每2s執行一次的來自於housekeepingCh的定時事件,用於清理pod,執行的是handler.HandlePodCleanups函數。這兩個作用不同,下面分別進行介紹。

HandlePodUpdates

先看HandlePodUpdates這個流程。只要打上了deletionTimestamp,就必然走到這個流程里去。

func (kl *Kubelet) HandlePodUpdates(pods []*v1.Pod) {
    for _, pod := range pods {
...
        kl.dispatchWork(pod, kubetypes.SyncPodUpdate, mirrorPod, start)
    }
}

在HandlePodUpdates中,進而將pod的信息傳遞到dispatchWork中處理。

func (kl *Kubelet) dispatchWork(pod *v1.Pod, syncType kubetypes.SyncPodType, mirrorPod *v1.Pod, start time.Time) {
    if kl.podIsTerminated(pod) {
        if pod.DeletionTimestamp != nil {
            kl.statusManager.TerminatePod(pod)
        }
        return
    }
    // Run the sync in an async worker.
    kl.podWorkers.UpdatePod(&UpdatePodOptions{
        Pod:        pod,
        MirrorPod:  mirrorPod,
        UpdateType: syncType,
        OnCompleteFunc: func(err error) {
...

這裏首先通過判斷了kl.podIsTerminated(pod)判斷pod是不是已經處於了Terminated狀態。如果是的話,則不進行下面的kl.podWorkers.UpdatePod。

func (kl *Kubelet) podIsTerminated(pod *v1.Pod) bool {
    status, ok := kl.statusManager.GetPodStatus(pod.UID)
    if !ok {
        status = pod.Status
    }
    return status.Phase == v1.PodFailed || status.Phase == v1.PodSucceeded || (pod.DeletionTimestamp != nil && notRunning(status.ContainerStatuses))
}

這個地方特別值得注意的是,並不是由了DeletionTimestamp就會認為是Terminated狀態,而是有DeletionTimestamp且所有的容器不在運行了。也就是說如果是一個正在正常運行的pod,是也會走到kl.podWorkers.UpdatePod中的。UpdatePod通過一系列函數調用,最終會通過異步的方式執行syncPod函數中進入到syncPod函數中。

func (kl *Kubelet) syncPod(o syncPodOptions) error {
...
    if !runnable.Admit || pod.DeletionTimestamp != nil || apiPodStatus.Phase == v1.PodFailed {
        var syncErr error
        if err := kl.killPod(pod, nil, podStatus, nil); err != nil {
...

在syncPod中,調用killPod從而對pod進行停止操作。

killPod

killPod是停止pod的主體。在很多地方都會使用。這裏主要介紹下起主要的工作流程。停止pod的過程主要發生在killPodWithSyncResult函數中。

func (m *kubeGenericRuntimeManager) killPodWithSyncResult(pod *v1.Pod, runningPod kubecontainer.Pod, gracePeriodOverride *int64) (result kubecontainer.PodSyncResult) {
    killContainerResults := m.killContainersWithSyncResult(pod, runningPod, gracePeriodOverride)
...
    for _, podSandbox := range runningPod.Sandboxes {
            if err := m.runtimeService.StopPodSandbox(podSandbox.ID.ID); err != nil {
...

killPodWithSyncResult的主要工作分為兩個部分。killContainersWithSyncResult負責將pod中的container停止掉,在停止后再執行StopPodSandbox。

func (m *kubeGenericRuntimeManager) killContainer(pod *v1.Pod, containerID kubecontainer.ContainerID, containerName string, reason string, gracePeriodOverride *int64) error {
    if err := m.internalLifecycle.PreStopContainer(containerID.ID); err != nil {
        return err
    }
...
    err := m.runtimeService.StopContainer(containerID.ID, gracePeriod)

killContainersWithSyncResult的主要工作是在killContainer中完成的,這裏可以看到,其中的主要兩個步驟是在容器中進行prestop的操作。待其成功后,進行container的stop工作。至此所有的應用容器都已經停止了。下一步是停止pause容器。而StopPodSandbox就是執行這一過程的。將sandbox,也就是pause容器停止掉。StopPodSandbox是在dockershim中執行的。

func (ds *dockerService) StopPodSandbox(ctx context.Context, r *runtimeapi.StopPodSandboxRequest) (*runtimeapi.StopPodSandboxResponse, error) {
...
if !hostNetwork && (ready || !ok) {
...
        err := ds.network.TearDownPod(namespace, name, cID, annotations)
...
    }
    if err := ds.client.StopContainer(podSandboxID, defaultSandboxGracePeriod); err != nil {

StopPodSandbox中主要的部分是先進行網絡卸載,再停止相應的容器。在完成StopPodSandbox后,至此pod的所有容器都已經停止完成。至於volume的卸載,是在volumeManager中進行的。本文不做單獨介紹了。停止后的容器在pod徹底清理后,會被gc回收。這裏也不展開講了。

HandlePodCleanups

上面這個流程並不是刪除流程的全部。一個典型的情況就是,如果container都不是running,那麼在UpdatePod的時候都return了,那麼又由誰來處理呢?這裏我們回到最開始,就是那個每2s執行一次的HandlePodCleanups的流程。也就是說比如container處於crash,container正好不是running等情況,其實是在這個流程里進行處理的。當然HandlePodCleanups的作用不僅僅是清理not running的pod,再比如數據已經在apiserver中強制清理掉了,或者由於其他原因這個節點上還有一些沒有完成清理的pod,都是在這個流程中進行處理。

func (kl *Kubelet) HandlePodCleanups() error {
...
    for _, pod := range runningPods {
        if _, found := desiredPods[pod.ID]; !found {
            kl.podKillingCh <- &kubecontainer.PodPair{APIPod: nil, RunningPod: pod}
        }
    }

runningPods是從cache中獲取節點現有的pod,而desiredPods則是節點上應該存在未被停止的pod。如果存在runningPods中有而desiredPods中沒有的pod,那麼它應該被停止,所以發送到podKillingCh中。

func (kl *Kubelet) podKiller() {
...
    for podPair := range kl.podKillingCh {
...

        if !exists {
            go func(apiPod *v1.Pod, runningPod *kubecontainer.Pod) {
                glog.V(2).Infof("Killing unwanted pod %q", runningPod.Name)
                err := kl.killPod(apiPod, runningPod, nil, nil)
...
            }(apiPod, runningPod)
        }
    }
}

在podKiller流程中,會去接收來自podKillingCh的消息,從而執行killPod,上文已經做了該函數的介紹了。

statusManager

在最後,statusManager中的syncPod流程,將會進行檢測,通過canBeDeleted確認是否所有的容器關閉了,volume卸載了,cgroup清理了等等。如果這些全部完成了,則從apiserver中將pod信息徹底刪除。

func (m *manager) syncPod(uid types.UID, status versionedPodStatus) {
...
    if m.canBeDeleted(pod, status.status) {
        deleteOptions := metav1.NewDeleteOptions(0)
        deleteOptions.Preconditions = metav1.NewUIDPreconditions(string(pod.UID))
        err = m.kubeClient.CoreV1().Pods(pod.Namespace).Delete(pod.Name, deleteOptions)
...

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

※帶您來了解什麼是 USB CONNECTOR  ?

※自行創業 缺乏曝光? 下一步"網站設計"幫您第一時間規劃公司的門面形象

※如何讓商品強力曝光呢? 網頁設計公司幫您建置最吸引人的網站,提高曝光率!!

※綠能、環保無空污,成為電動車最新代名詞,目前市場使用率逐漸普及化

※廣告預算用在刀口上,網站設計公司幫您達到更多曝光效益

分類
發燒車訊

MySQL 5.7 – 通過 BINLOG 恢複數據

日常開發,運維中,經常會出現誤刪數據的情況。誤刪數據的類型大致可分為以下幾類:

  • 使用 delete 誤刪行
  • 使用 drop table 或 truncate table 誤刪表
  • 使用 drop database 語句誤刪數據庫
  • 使用 rm 命令誤刪整個 MySQL 實例。

不同的情況,都會有其優先的解決方案:

  • 針對誤刪行,可以通過 Flashback 工具將數據恢復
  • 針對誤刪表或庫,一般採用通過 BINLOG 將數據恢復。
  • 而對於誤刪 MySQL 實例,則需要我們搭建 HA 的 MySQL 集群,並保證我們的數據跨機房,跨城市保存。

本篇主要討論的內容是誤刪表或者庫,會先介紹有關 BINLOG 的操作命令,然後會對誤刪表的這種情況進行實際的模擬。

BINLOG 常見操作命令

BINLOG 的查詢方式一般分為兩種,一種是進入 MySQL 控制台進行查詢,另一種是通過 MySQL 提供的工具 mysqlbinlog 進行查詢,兩者的不同會在下面介紹。

通過 MySQL Cli 查詢 BINLOG 信息

在 cli 中,常見的命令如下:

# 查詢 BINLOG 格式
show VARIABLES like 'binlog_format';

# 查詢 BINLOG 位置
show VARIABLES like 'datadir';

# 查詢當前數據庫中 BINLOG 名稱及大小
show binary logs;

# 查看 master 正在寫入的 BINLOG 信息
show master status\G;

# 通過 offset 查看 BINLOG 信息
show BINLOG events in 'mysql-bin.000034' limit 9000,  10;

# 通過 position 查看 binlog 信息
show BINLOG events in 'mysql-bin.000034' from 1742635 limit 10;

使用 show BINLOG events 的問題:

  • 使用該命令時,如果當前 binlog 文件很大,而且沒有指定 limit,會引發對資源的過度消耗。因為 MySQL 客戶端需要將 binlog 的全部內容處理,返回並显示出來。為了防止這種情況,mysqlbinlog 工具是一個很好的選擇。

通過 mysqlbinlog 查詢 BINLOG 信息

在介紹 mysqlbinlog 工具使用前,先來看下 BINLOG 文件的內容:

# 查詢 BINLOG 的信息
mysqlbinlog  --no-defaults mysql-bin.000034 | less
# at 141
#100309  9:28:36 server id 123  end_log_pos 245
  Query thread_id=3350  exec_time=11  error_code=0
  • at 表示 offset 或者說事件開始的起始位置
  • 100309 9:28:36 server id 123 表示 server 123 開始執行事件的日期
  • end_log_pos 245 表示事件的結束位置 + 1,或者說是下一個事件的起始位置。
  • exec_time 表示在 master 上花費的時間,在 salve 上,記錄的時間是從 Master 記錄開始,一直到 Slave 結束完成所花費的時間。
  • rror_code=0 表示沒有錯誤發生。

在大致了解 binlog 的內容后,mysqlbinlog 的用途有哪些?:

  • mysqlbinlog 可以作為代替 cli 讀取 binlog 的工具。
  • mysqlbinlog 可以將執行過的 SQL 語句輸出,用於數據的恢復或備份。

查詢 BINLOG 日誌:

# 查詢規定時候后發生的 BINLOG 日誌
mysqlbinlog --no-defaults --base64-output=decode-rows -v  --start-datetime  "2019-11-22 14:00:00" --database sync_test  mysql-bin.000034 | less

導出 BINLOG 日誌,用於分析和排查 sql 語句:

mysqlbinlog --no-defaults --base64-output=decode-rows -v  --start-datetime  "2019-11-22 14:00:00" --database sync_test  mysql-bin.000034 > /home/mysql_backup/binlog_raw.sql

導入 BINLOG 日誌

# 通過 BINLOG 進行恢復。
mysqlbinlog --start-position=1038 --stop-position=1164 --database=db_name  mysql-bin.000034 | mysql  -u cisco -p db_name

# 通過 BINLOG 導出的 sql 進行恢復。
mysql -u cisco -p db_name < binlog_raw.sql.sql

mysqlbinlog 的常用參數:

  • --database 僅僅列出配置的數據庫信息
  • --no-defaults 讀取沒有選項的文件, 指定的原因是由於 mysqlbinlog 無法識別 BINLOG 中的 default-character-set=utf8 指令
  • --offset 跳過 log 中 N 個條目
  • --verbose 將日誌信息重建為原始的 SQL 陳述。
    • -v 僅僅解釋行信息
    • -vv 不但解釋行信息,還將 SQL 列類型的註釋信息也解析出來
  • --start-datetime 显示從指定的時間或之後的時間的事件。
    • 接收 DATETIME 或者 TIMESTRAMP 格式。
  • --base64-output=decode-rows 將 BINLOG 語句中事件以 base-64 的編碼显示,對一些二進制的內容進行屏蔽。
    • AUTO 默認參數,自動显示 BINLOG 中的必要的語句
    • NEVER 不會显示任何的 BINLOG 語句,如果遇到必須显示的 BINLOG 語言,則會報錯退出。
    • DECODE-ROWS 显示通過 -v 显示出來的 SQL 信息,過濾到一些 BINLOG 二進制數據。

MySQL Cli 和 mysqlbinlog 工具之間的比較

如果想知道當前 MySQL 中正在寫入的 BINLOG 的名稱,大小等基本信息時,可以通過 Cli 相關的命令來查詢。

但想查詢,定位,恢復 BINLOG 中具體的數據時,要通過 mysqlbinlog 工具,因為相較於 Cli 來說,mysqlbinlog 提供了 --start-datetime--stop-position 等這樣更為豐富的參數供我們選擇。這時 Cli 中 SHOW BINLOG EVENTS 的簡要語法就變得相形見絀了。

使用 BINLOG 恢複數據

恢復的大致流程如下:

  1. 會創建數據庫和表,並插入數據。
  2. 誤刪一條數據。
  3. 繼續插入數據。
  4. 誤刪表。
  5. 最後將原來以及之後插入的數據進行恢復。

準備數據

準備數據庫,表及數據:

# 創建臨時數據庫
CREATE DATABASE IF NOT EXISTS test_binlog default charset utf8 COLLATE utf8_general_ci;


# 創建臨時表
CREATE TABLE `sync_test` (`id` int(11) NOT NULL AUTO_INCREMENT, `name` varchar(255) NOT NULL, PRIMARY KEY (`id`) ) ENGINE=InnoDB DEFAULT CHARSET=utf8;


# 添加數據
insert into sync_test (id, name) values (null, 'xiaoa');
insert into sync_test (id, name) values (null, 'xiaob');
insert into sync_test (id, name) values (null, 'xiaoc');

# 查看添加的數據
select * from sync_test;

刪除表或者數據

誤刪操作:

# 刪除 name=xiaob 的數據
delete from sync_test where id=3

# 插入幾條數據
insert into sync_test (id, name) values (null, 'xiaod');
insert into sync_test (id, name) values (null, 'xiaoe');
insert into sync_test (id, name) values (null, 'xiaof');

# 刪除表
DROP TABLE sync_test;

數據的恢復

在執行數據恢復前,如果操作的是生產環境,會有如下的建議:

  • 使用 flush logs 命令,替換當前主庫中正在使用的 binlog 文件,好處如下:
    • 可將誤刪操作,定位在一個 BINLOG 文件中,便於之后的數據分析和恢復。
    • 避免操作正在被使用的 BINLOG 文件,防止發生意外情況。
  • 數據的恢復不要在生產庫中執行,先在臨時庫恢復,確認無誤后,再倒回生產庫。防止對數據的二次傷害。

通常來說,恢復主要有兩個步驟:

  1. 在臨時庫中,恢復定期執行的全量備份數據。
  2. 然後基於全量備份的數據點,通過 BINLOG 來恢復誤操作和正常的數據。

使用 BINLOG 做數據恢復前:

# 查看正在使用的 Binlog 文件
show master status\G;
# 显示結果是: mysql-bin.000034

# 執行 flush logs 操作,生成新的 BINLOG
flush logs;

# 查看正在使用的 Binlog 文件
show master status\G;
# 結果是:mysql-bin.000035

確定恢複數據的步驟:

這裏主要是有兩條誤刪的操作,數據行的誤刪和表的誤刪。有兩種方式進行恢復。

  • 方式一:首先恢復到刪除表操作之前的位置,然後再單獨恢復誤刪的數據行。
  • 方式二:首先恢復到誤刪數據行的之前的位置,然後跳過誤刪事件再恢複數據表操作之前的位置。

這裏採用方式一的方案進行演示,由於是演示,就不額外找一個臨時庫進行全量恢復了,直接進行操作。

查詢創建表的事件位置和刪除表的事件位置

#  根據時間確定位置信息
mysqlbinlog --no-defaults --base64-output=decode-rows -v  --start-datetime  "2019-11-22 14:00:00" --database test_binlog  mysql-bin.000034 | less

創建表的開始位置:

刪除表的結束位置:

插入 name=’xiaob’ 的位置:

# 根據位置導出 SQL 文件
mysqlbinlog --no-defaults --base64-output=decode-rows -v --start-position "2508132" --stop-position "2511004" --database test_binlog  mysql-bin.000034 > /home/mysql_backup/test_binlog_step1.sql


mysqlbinlog --no-defaults --base64-output=decode-rows -v --start-position "2508813" --stop-position "2509187" --database test_binlog  mysql-bin.000034 > /home/mysql_backup/test_binlog_step2.sql


# 使用 mysql 進行恢復
mysql -u cisco -p < /home/mysql_backup/test_binlog_step1.sql
mysql -u cisco -p < /home/mysql_backup/test_binlog_step2.sql

MySQL 5.7 中無論是否打開 GTID 的配置,在每次事務開啟時,都首先會出 GTID 的一個事務,用於并行複製。所以在確定導出開始事務位置時,要算上這個事件。

在使用 –stop-position 導出時,會導出在指定位置的前一個事件,所以這裏要推后一個事務。

對於 DML 的語句,主要結束位置要算上 COMMIT 的位置。

總結

在文章開始時,我們熟悉了操作 BINLOG 的兩種方式 CLI 和 mysqlbinlog 工具,接着介紹了其間的區別和使用場景,對於一些大型的 BINLOG 文件,使用 mysqlbinlog 會更加的方便和效率。並對 mysqlbinlog 的一些常見參數進行了介紹。

接着通過使用 mysqlbinlog 實際模擬了數據恢復的過程,並在恢複數據時,提出了一些需要注意的事項,比如 flush logs 等。

最後在恢複數據時,要注意 start-positionend-position 的一些小細節,來保證找到合適的位置。

參考

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

※為什麼 USB CONNECTOR 是電子產業重要的元件?

網頁設計一頭霧水??該從何著手呢? 找到專業技術的網頁設計公司,幫您輕鬆架站!

※想要讓你的商品成為最夯、最多人討論的話題?網頁設計公司讓你強力曝光

※想知道最厲害的台北網頁設計公司推薦台中網頁設計公司推薦專業設計師”嚨底家”!!

分類
發燒車訊

網絡相關的命令工具研究報告

主機配置:DHCP

  DHCP(動態主機配置協議),是在一台主機啟動后,第一個運行的客戶/服務器應用程序。換言之,當一台主機啟動后,如果它認為自己當前應當連接到因特網上,但又不知道自己的IP地址時,DHCP就以引導程序的身份發揮作用。

  每個連接到TCP/IP互聯網的計算機都必須知道自己的IP地址、一個路由器的IP地址、一個名字服務器的IP地址以及自己的子網掩碼這四種信息。

 DHCP分組格式:





一、曾經使用過的協議

  在DHCP成為正式的主機配置協議之前,還有過一些其他的協議。

1.RARP:

  在因特網時代的初期,人們曾設計了一個稱為逆地址解析協議(Reverse Address Resolution Protocol,RARP)來向被引導的主機提供IP地址。實際上,RARP是ARP的一個版本。ARP將一個IP地址映射為一個物理地址,而RARP則將一個物理地址映射成為一個IP地址。但是RARP已經被淘汰了,原因有兩個:首先,RARP利用了數據鏈路層的廣播服務,這也就表示每個網絡上都必須存在一台RARP服務器。第二,RARP只能提供計算機的IP地址,但如今的計算機需要前面提到的所有四種信息。

2.BOOTP:

  引導程序協議(BOOTstrap Protocol,BOOTP)是DHCP的先驅。它是一個客戶/服務器協議,被設計用來克服RARP協議存在的缺陷。但是BOOTP是一個靜態配置協議,當客戶請求自己的IP地址時,BOOTP服務器就諮詢一張表,將客戶的物理地址映射成相應的IP地址。這就意味着客戶的物理地址和IP地址之間的綁定是已經存在的。這個綁定關係是事先設定好的。

  在某些場合,我們需要的是一個動態配置協議。例如,當一台主機從一個物理網絡移動到另一個物理網絡時,它的物理地址就改變了。再比如,有時候主機需要在某一段時間內使用一個臨時的IP地址。BOOTP無法處理這種狀況,因為物理地址和IP地址之間的綁定是靜態的,是固定存放在一張表中的,除非管理員更改這張表。

  而DHCP的設計就是為了解決這些不足之處。

3. DHCP:

  動態主機配置協議(Dynamic Host Configuration Protocol,DHCP)是一種客戶/服務器協議,設計這個協議是為了將上述四種信息傳遞給無盤計算機或者第一次啟動的計算機。DHCP是BOOTP的繼承者,並且能夠兼容BOOTP。

二、DHCP操作

  DHCP客戶和DHCP服務器可以在同一個網絡上,也可以位於不同的網絡。

1.DHCP客戶和DHCP服務器在同一個網絡

  雖然這種情況不是很常見,不過管理員可以把客戶和服務器放在同一個網絡中。如圖所示:



這種情況的操作如下:

(1)DHCP服務器在UDP端口67發出被動打開命令,等待客戶請求。

(2)被引導的客戶在UDP端口68發出主動打開命令。這個報文被封裝成UDP用戶報,其目的端口是67,源端口號是68。這個UDP用戶數據報在封裝成IP數據包。客戶使用的是全0的源地址和全1的目的地址。

(3)服務器或者用廣播報文,或者用單播報文來響應這個用戶,它使用了UDP源端口號67和目的端口68.這個響應可以是單播的,因為服務器知道客戶的IP地址,同時也知道客戶的物理地址,也就是說它不需要使用ARP的服務進行從邏輯地址到物理地址的映射。但是某些系統不允許旁路掉ARP,結果就要使用廣播地址。

2. DHCP客戶和DHCP服務器在不同的網絡

如圖所示:


  像其他應用層的進程一樣,客戶可以在某個網絡上,而服務器可以在相隔好幾個網絡之外的另一網絡上。這就帶來了一個必須要解決的問題。DHCP請求是廣播發送的,因為客戶不知道服務器的IP地址。而廣播的IP數據報不能通過任何路由器。路由器收到這樣的分組就丟棄它。

  要解決這個問題,就需要一个中介物。某台主機(或是一台能夠配置為在應用層工作的路由器)可以用來充當中繼。在這種情況下,該主機就稱為中繼代理。中繼代理知道DHCP服務器的單播地址,並在端口67監聽廣播報文。當它收到這種類型的分組后,就把它封裝成一個單播數據報,並且把此請求發送給DHCP服務器。攜帶了單播目的地址的分組可以被任何一個路由器轉發,最終到達DHCP服務器。DHCP服務器知道這個報文來自中繼代理,因為在請求報文中有一個字段定義了中繼代理的IP地址。中繼代理在收到回答后,再把它發送給DHCP客戶。

三、配置

  人們設計DHCP是為了提供靜態和動態的地址分配。

1.靜態地址分配

  對於靜態地址分配,DHCP有一個專門的數據庫,可以靜態地吧物理地址綁定到IP地址。

2.動態地址分配

  DHCP還有第二個數據庫,包括一個可用的IP地址池。第二個數據庫使DHCP成為動態的。當DHCP客戶請求臨時的IP地址時,DHCP服務器就從可用(即為使用的)IP地址池中取出一個IP地址進行指派,這個IP地址的使用時間長短可協商。

  當DHCP客戶想DHCP服務器發送請求是,服務器首先檢查它的靜態數據庫。若靜態數據庫中存在所請求物理地址的表項,則返回給這個客戶的永久IP地址。反之,若靜態數據庫中沒有這個表項,服務器就從可用IP地址池中選擇一個IP地址,並把這個地址指派給客戶,然後再把相應的表項加入到動態數據庫中。

  如果主機要從一個網絡移動到另一個網絡,或者與一個網絡時連時斷,那麼DHCP的這種動態特性就有了用武之地。DHCP可以在有限時間內提供一個臨時的IP地址。

從地址池指派的地址都是臨時地址。DHCP服務器向客戶授予某一段時間內對該地址池的租用權。當租用時效過期,客戶或者停止使用這個IP地址,或者續租。服務器有權力選擇同意或不同意續租。若服務器不同意,客戶就停止使用這個地址。

3.轉換狀態

  為了提供動態的地址分配,DHCP客戶可以像狀態機那樣從一個狀態轉換到另一個狀態,狀態轉換取決於收到的報文和發送的報文。在這種情況下,報文的類型是由包含在DHCP分組中的標記為53的選項來定義的。標記為53 的選項如圖所示:



DHCP的不同狀態:

(1)INIT狀態

  當DHCP客戶首次啟動時,它處於INIT狀態(初始化狀態)。客戶使用端口67廣播DHCPDISCOVER報文(一個帶有DHCPDISCOVER選項的請求報文)。

(2)SELECTING狀態

  在發送DHCPDISCOVER報文後,客戶就進入SELECTING(選擇)狀態。能夠提供這種類型服務的服務器要用DHCPOFFER報文進行相應。在此類報文中,服務器提供了一個IP地址。它們還要提供租用時間長度,其默認值是1小時。在發送DHCPOFFER報文的服務器,把提供的IP地址鎖定,使這個地址不會再提供給任何其他的客戶。客戶選擇所提供的地址中的一個,並向所選擇的服務器發送DHCPREQUEST報文。然後就進入REQUESTING狀態。如果客戶沒有收到DHCPOFFER報文,它還要再嘗試四次,每一次間隔2秒。如果對這些DHCPDISCOVER都沒有收到回答,客戶就睡眠5分鐘后再試。

(3)REQUESTING狀態

  客戶保持在這個REQUESTING(請求)狀態,直至它收到來自服務器的DHCPACK報文為止,這個報文創建了客戶物理地址和它的IP地址之間的綁定。客戶收到DHCPACK報文後進入BOUND狀態。

(4)BOUND狀態

  在這種狀態下,客戶可以使用該IP地址,直到租用時間到期。當到達租用時間的50%時,客戶就再發送一個DHCPREQUEST報文以請求更新。於是,客戶進入RENEWING。在BOUND(綁定)狀態時,客戶也可以取消租用,並進入到初始化狀態。

(5)RENEWING狀態

  客戶保持在RENEWING(更新)狀態,直至下面兩個事件之一發生。客戶可以收到更新租用協定的DHCPACK報文。在這種情況下,客戶把計時器複位,然後回到BOUND狀態。或者,如果沒有收到DHCPACK,同時到達租用時間的87.5%時,客戶就進入REBINDING狀態。

(6)REBINDING狀態

  客戶保持在REBINDING(重新綁定)狀態,直至下面三個事件之一發生。若客戶收到一個DHCPNACK報文或者租用時間到期,則回到初始化狀態,並嘗試得到另一個IP地址。若客戶收到DHCPACK報文,它就進入綁定狀態,並把計時器複位。

DHCP不同狀態的轉換圖:



本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

USB CONNECTOR掌控什麼技術要點? 帶您認識其相關發展及效能

※評比前十大台北網頁設計台北網站設計公司知名案例作品心得分享

※智慧手機時代的來臨,RWD網頁設計已成為網頁設計推薦首選
