esp8266 smartconfig-智能配網分析和使用及注意事項

基本知識:

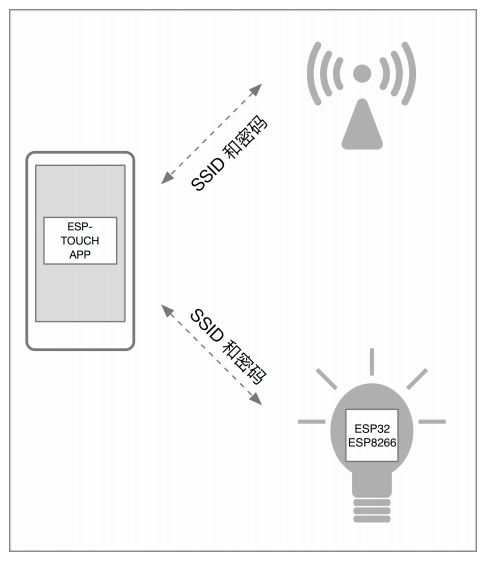

  樂鑫⾃主研發的 ESP-TOUCH 協議采⽤的是 Smart Config(智能配置)技術,幫助⽤戶將 采⽤ ESP8266EX 和 ESP32 的設備(以下簡稱“設備”)連接⾄ Wi-Fi ⽹絡。⽤戶只需在⼿ 機上進⾏簡單操作即可實現智能配置。整個過程如下圖所示:



 由於設備在⼀開始並未連接⾄⽹絡,ESP-TOUCH App ⽆法直接向設備發送信息。通過 ESP-TOUCH 通信協議,具備 Wi-Fi ⽹絡接⼊能⼒的設備(例如智能⼿機)就可以向接 ⼊點 (AP) 發送⼀系列 UDP 包,其中每⼀包的⻓度(即 Length 字段)都按照 ESPTOUCH 通信協議進⾏編碼,SSID 和密碼就包含在 Length 字段中,隨後設備便可以獲 得並解析出所需的信息。數據包結構如圖 1-2 所示:



源碼和app:

源碼的路徑如下所示:

源碼路徑:

根據你的所需進行修改或直接安裝,筆者的截圖如下所示:



操作步驟:

準備⼀台⽀持 ESP-TOUCH 的設備,開啟配置功能;
將⼿機連接⾄路由器;
打開安裝在⼿機上的 ESP-TOUCH App;
在 App 界⾯輸⼊路由器的 SSID 和密碼(若路由不加密則密碼為空),開始連接。

注意事項:

• 設備與⼿機建⽴鏈路所需的時間和兩者之間的距離有關,若距離很近,僅需數秒即可完成。

• 在開啟設備端 ESP-TOUCH 智能配置功能之前,請確保路由器已經開啟。由於開啟此功能后,設備會先 掃描周圍的 AP 信息,如果路由器沒有開啟,則⽆法獲取周圍的 AP 列表。

• ESP-TOUCH App 端發送序列有超時限制,即如果沒有在規定的時間配置上路由,App 會返回配置失敗 信息(參考 App 源碼)。設備端也會有超時限制,從設備鎖定通道開始計時到獲取 SSID 和密碼信息, 如果達到超時限制但並未獲取到 SSID 和密碼信息,設備會⾃動重新開始⼀次 Smart Config。⽤戶可以通 過 esptouch_set_timeout(uint8 time_s) 或 esp_smartconfig_set_timeout(uint8 time_s) 設置超時時 間。

• Smart Config 過程中設備需要開啟 Sniffer 模式,所以在 ESP8266 上 Station 和 soft-AP 模式都是關閉 的,不要調⽤其他相關 API。ESP32 不受此限制,可以同時開啟 Sniffer 和 Station 模式。

• 配置結束后,發送端獲取設備的 IP,設備端也會返回發送端的 IP,如果⽤戶需要⾃定義發送端和設備端 的信息交互,可以使⽤此 IP 信息進⾏局域⽹通信。 • 如果路由器設置了“AP 隔離”,會出現設備連接路由器成功,但 App 未收到連接成功的提示的現象。

• ⽀持⼿機同時配置多個設備到同⼀路由器上,配置時 App 端選擇接收多個返回結果。

• ESP8266 和 ESP32 不⽀持 5G 和 11AC 模式,因此不⽀持 Smart Config 連接 5G 或 11AC 模式的路由 器。
