AutoCad 二次開發 文字鏡像

AutoCad 二次開發 文字鏡像

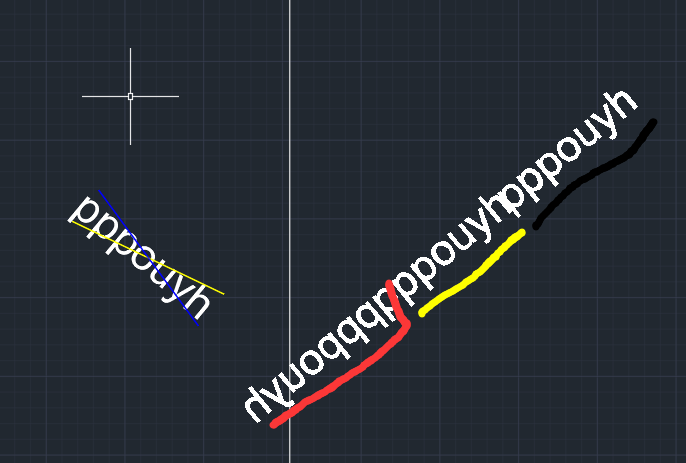

參考: 在autocad中如果使用Mirror命令把塊參照給鏡像了(最終得到一個對稱的塊),塊裏面的文字包括DBText和MText以及標註上面的文字都會被對稱,變得不易閱讀。而在單個字體實體和標註實體鏡像的時候只要設置系統變量mirrtext為0鏡像后的文字就不會與原文字對稱變成我們未學習過的文字了。   所以我們在鏡像塊的時候就可以先把塊炸開是用快捷鍵X,或者輸入explode,然後在使用鏡像命令。之後在把對稱后的實體集合組成一個新的塊。不過這樣操作十分的繁瑣,我覺得其中這樣做的優勢是mirror時的jig操作可以很方便的預先知道我們想要的對稱后的結果。但如果用代碼實現這種jig操作,我覺得有點複雜,目前我還不知道怎麼實現。   我要講的主要就是用代碼來實現塊的鏡像。難點就在與文字的鏡像,和標註的鏡像。這篇文章先講文字的鏡像。文字鏡像的主要步驟分為: 1.找到鏡像前文字邊界的四個角,這四個角構成了一個矩形,我們要求得這個矩形的長和寬所代表的向量。 2.判斷文字鏡像后的方向,如果是偏向朝Y軸鏡像,那麼文字鏡像后的方向是沿着X軸翻轉的,如果是偏向朝X軸鏡像,那麼文字鏡像后的方向是沿着X軸翻轉的。這裏我以沿着Y軸鏡像為例子。 3.移動鏡像后切被翻轉后的文字,這裏也是根據鏡像軸的不同,需按不同的向量來移動。   詳細情況見圖: 圖中左邊是要鏡像的文字,文字上的藍色線,和黃色線是我調試的時候加入的,黃線左端是 pt1,右端是pt2,藍線左端是pt3,右端是pt4。 中間的豎線是Y軸鏡像線,右邊就是不同情況下鏡像后的文字。其中黃色部分表示正確的鏡像結果,紅色部分表示:鏡像后延第一個步驟移動后求得的向量移動了文字的position但是沒翻轉的結果。黑色部分表示:鏡像后翻轉了文字但文字的position沒有按向量移動的結果。 下面我就來仔細分析一下代碼: 要實現第一步驟,前提是要有一段P/Invoke的代碼: 其中 引入的acdb22.dll是 autocad2018中的版本,不同版本,這個dll後面的数字不一樣。我們可以到cad安裝目錄下查找acdb幾個字,找到後面帶数字的就是了,64位的安裝目錄默認位置:C:\Program Files\Autodesk\AutoCAD 2018。這兩個函數一個是32位,一個是64位,具體用哪個後面的代碼會自動判斷。這個函數作用我覺得主要是求 這個name。   這裏用到了accore.dll,有的cad版本沒有這個dll,就用acad.exe代替就可以了。上面的acdbEntGet主要是根據entity的名字求的entity實體的Intptr,下面的函數時求的文字邊界對角點,這裏注意,我把這個兩個點用直線打印在cad空間里,發現它時在原點,沒旋轉的線,但其實文字不的position不在原點,也帶有旋轉角度。後面要求的文字邊界向量就是根據這兩個點來的。 上面求得的pt1,pt2 經過:
pt1 = pt1.TransformBy(rotMat).Add(dbText.Position.GetAsVector());
pt2 = pt2.TransformBy(rotMat).Add(dbText.Position.GetAsVector()); 這種操作就得到了第一幅圖中的黃線。 在經過這樣的操作,得到的pt3 和pt4就是第一幅圖的藍線。這其中的rotDir和linDir就是我們要求得的寬和長代表的向量了,然後在把它給鏡像了得到的mirRotDir和mirLinDir就是鏡像后的文字要移動的向量了,這裏第一步就結束了。 第二步,第三步:   大的話,就說明文字需要朝X軸翻轉,所以這裏的IsMirroredInX=true就代表需要朝X軸翻轉。 緊接着下面句,如果沒加mirLineDir這個向量,就會出現第一幅圖中的畫黑線的情況,如果不加IsMirrorInX就會出現畫紅線的情況。 到這裏就全部結束了。 下面給出所有代碼:

public class MyMirror
    {
        Document Doc = Application.DocumentManager.MdiActiveDocument;
        Editor Ed = Application.DocumentManager.MdiActiveDocument.Editor;
        Database Db = Application.DocumentManager.MdiActiveDocument.Database;

        List<Entity> list = new List<Entity>();
        List<ObjectId> listOId = new List<ObjectId>();

        [CommandMethod("testM")]

        public void MirrorTextCmd()

        {

            Document doc = Application.DocumentManager.MdiActiveDocument;

            Database db = doc.Database;

            Editor ed = doc.Editor;



            //Entity selection

            PromptEntityOptions peo = new PromptEntityOptions(

                "\nSelect a text entity:");



            peo.SetRejectMessage("\nMust be text entity...");

            peo.AddAllowedClass(typeof(DBText), true);



            PromptEntityResult perText = ed.GetEntity(peo);



            if (perText.Status != PromptStatus.OK)

                return;



            peo = new PromptEntityOptions("\nSelect a mirror line:");

            peo.SetRejectMessage("\nMust be a line entity...");

            peo.AddAllowedClass(typeof(Line), true);



            PromptEntityResult perLine = ed.GetEntity(peo);



            if (perLine.Status != PromptStatus.OK)

                return;



            using (Transaction tr = db.TransactionManager.StartTransaction())

            {

                Line line = tr.GetObject(perLine.ObjectId, OpenMode.ForRead)

                    as Line;



                Line3d mirrorLine = new Line3d(

                    line.StartPoint,

                    line.EndPoint);



                MirrorText(perText.ObjectId, mirrorLine);



                tr.Commit();

            }

        }



        void MirrorText(ObjectId oId, Line3d mirrorLine)

        {

            Database db = oId.Database;



            using (Transaction tr = db.TransactionManager.StartTransaction())

            {

                // Get text entity

                DBText dbText = tr.GetObject(oId, OpenMode.ForRead)

                    as DBText;



                // Clone original entity

                DBText mirroredTxt = dbText.Clone() as DBText;



                // Create a mirror matrix

                Matrix3d mirrorMatrix = Matrix3d.Mirroring(mirrorLine);



                // Do a geometric mirror on the cloned text

                mirroredTxt.TransformBy(mirrorMatrix);



                // Get text bounding box

                Point3d pt1, pt2, pt3, pt4;

                GetTextBoxCorners(

                    dbText,

                    out pt1,

                    out pt2,

                    out pt3,

                    out pt4);



                // Get the perpendicular direction to the original text

                Vector3d rotDir =

                    pt4.Subtract(pt1.GetAsVector()).GetAsVector();



                // Get the colinear direction to the original text

                Vector3d linDir =

                    pt3.Subtract(pt1.GetAsVector()).GetAsVector();



                // Compute mirrored directions

                Vector3d mirRotDir = rotDir.TransformBy(mirrorMatrix);

                Vector3d mirLinDir = linDir.TransformBy(mirrorMatrix);



                //Check if we need to mirror in Y or in X

                if (Math.Abs(mirrorLine.Direction.Y) >

                    Math.Abs(mirrorLine.Direction.X))

                {

                    // Handle the case where text is mirrored twice

                    // instead of doing "oMirroredTxt.IsMirroredInX = true"

                    mirroredTxt.IsMirroredInX = !mirroredTxt.IsMirroredInX;

                    mirroredTxt.Position = mirroredTxt.Position + mirLinDir;

                }

                else

                {

                    mirroredTxt.IsMirroredInY = !mirroredTxt.IsMirroredInY;

                    mirroredTxt.Position = mirroredTxt.Position + mirRotDir;

                }



                // Add mirrored text to database

                //btr.AppendEntity(mirroredTxt);

                //tr.AddNewlyCreatedDBObject(mirroredTxt, true);

                //list.Add(mirroredTxt);
                mirroredTxt.ToSpace();
                tr.Commit();

            }

        }
        #region p/Invoke


        public struct ads_name
        {

            public IntPtr a;

            public IntPtr b;

        };



        // Exported function names valid only for R19



        [DllImport("acdb22.dll",

            CallingConvention = CallingConvention.Cdecl,

            EntryPoint = "?acdbGetAdsName@@YA?AW4ErrorStatus@Acad@@AAY01JVAcDbObjectId@@@Z")]

        public static extern int acdbGetAdsName32(

            ref ads_name name,

            ObjectId objId);



        [DllImport("acdb22.dll",

            CallingConvention = CallingConvention.Cdecl,

            EntryPoint = "?acdbGetAdsName@@YA?AW4ErrorStatus@Acad@@AEAY01_JVAcDbObjectId@@@Z")]

        public static extern int acdbGetAdsName64(

            ref ads_name name,

            ObjectId objId);



        public static int acdbGetAdsName(ref ads_name name, ObjectId objId)

        {

            if (Marshal.SizeOf(IntPtr.Zero) > 4)

                return acdbGetAdsName64(ref name, objId);



            return acdbGetAdsName32(ref name, objId);

        }



        [DllImport("accore.dll",

            CharSet = CharSet.Unicode,

            CallingConvention = CallingConvention.Cdecl,

            EntryPoint = "acdbEntGet")]

        public static extern System.IntPtr acdbEntGet(

            ref ads_name ename);



        [DllImport("accore.dll",

            CharSet = CharSet.Unicode,

            CallingConvention = CallingConvention.Cdecl,

            EntryPoint = "acedTextBox")]

        public static extern System.IntPtr acedTextBox(

            IntPtr rb,

            double[] point1,

            double[] point2);



        void GetTextBoxCorners(DBText dbText, out Point3d pt1, out Point3d pt2, out Point3d pt3, out Point3d pt4)

        {

            ads_name name = new ads_name();



            int result = acdbGetAdsName(

                ref name,

                dbText.ObjectId);



            ResultBuffer rb = new ResultBuffer();



            Interop.AttachUnmanagedObject(

                rb,

                acdbEntGet(ref name), true);



            double[] point1 = new double[3];

            double[] point2 = new double[3];



            // Call imported arx function

            acedTextBox(rb.UnmanagedObject, point1, point2);



            pt1 = new Point3d(point1);

            pt2 = new Point3d(point2);

            var ptX = pt1 + Vector3d.XAxis * 40;
            var ptY = pt2 + Vector3d.YAxis * 50;


            var lX = new Line(pt1, ptX);
            var lY = new Line(pt2, ptY);

            lX.Color= Color.FromColor(System.Drawing.Color.Green);
            lY.Color= Color.FromColor(System.Drawing.Color.Orange);


            Line line = new Line(pt1, pt2);

            line.Color = Color.FromColor(System.Drawing.Color.Red);

            line.ToSpace();
            lX.ToSpace();
            lY.ToSpace();

            // Create rotation matrix

            Matrix3d rotMat = Matrix3d.Rotation(

                dbText.Rotation,

                dbText.Normal,

                pt1);



            // The returned points from acedTextBox need

            // to be transformed as follow

            pt1 = pt1.TransformBy(rotMat).Add(dbText.Position.GetAsVector());

            pt2 = pt2.TransformBy(rotMat).Add(dbText.Position.GetAsVector());

            Line linetrans = new Line(pt1, pt2);

            linetrans.Color = Color.FromColor(System.Drawing.Color.Yellow) ;

            linetrans.ToSpace();


            Vector3d rotDir = new Vector3d(

                -Math.Sin(dbText.Rotation),

                Math.Cos(dbText.Rotation), 0);


            //求垂直於rotDir和normal的法向量
            Vector3d linDir = rotDir.CrossProduct(dbText.Normal);



            double actualWidth =

                Math.Abs((pt2.GetAsVector() - pt1.GetAsVector())

                    .DotProduct(linDir));



            pt3 = pt1.Add(linDir * actualWidth);

            pt4 = pt2.Subtract(linDir * actualWidth);

            Line linetrans2 = new Line(pt3, pt4);

            linetrans2.Color = Color.FromColor(System.Drawing.Color.Blue);

            linetrans2.ToSpace();
        }

        #endregion
    }
