【目標檢測實戰】目標檢測實戰之一–手把手教你LMDB格式數據集製作!

文章目錄

1 目標檢測簡介
2 lmdb數據製作
    2.1 VOC數據製作
    2.2 lmdb文件生成

lmdb格式的數據是在使用caffe進行目標檢測或分類時,使用的一種數據格式。這裏我主要以目標檢測為例講解lmdb格式數據的製作。

1 目標檢測簡介

【1】目標檢測主要有兩個任務:

  1. 判斷圖像中對象的類別
  2. 類別的位置

【2】目標檢測需要的數據:

  1. 訓練所需的圖像數據,可以是jpg、png等圖片格式
  2. 圖像數據對應的類別信息和類別框的位置信息。

2 lmdb數據製作

caffe一般使用lmdb格式的數據,在製作數據之前,我們需要對數據進行標註,可以使用labelImg對圖像進行標註(),這裏就不多贅述數據標註的問題。總之,我們得到了圖像的標註Annotations數據。lmdb數據製作,首先需要將annotations數據和圖像數據製作為VOC格式,然後將其生成LMDB文件即可。下邊是詳細的步驟:

2.1 VOC數據製作

這裏我以caffe環境的Mobilenet+YOLOv3模型的代碼為例(),進行lmdb數據製作,並且也假設你已經對其配置編譯成功(如沒成功,可以參考博文進行配置),所以我們的根目錄為:caffe-Mobilenet-YOLO-master,下邊為詳細步驟:

【1】VOC格式目錄建立:

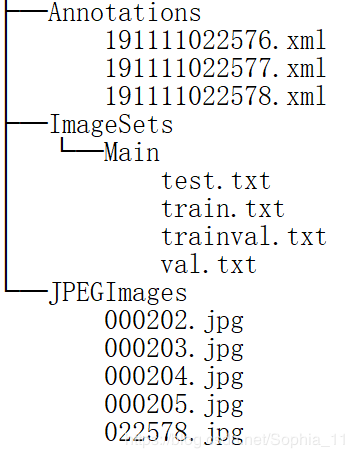

VOC格式目錄主要包含為:

其中,Annotations里存儲的是xml標註信息,JPEGImages存儲的是圖片,ImageSets則是訓練和測試的txt列表等信息,下邊我們就要安裝如上的目錄進行建立我們自己的數據目錄。

創建Annotations、JPEGImages、ImageSets/Main等文件,命令如下(也可直接界面操作哈):

注:建議新手按照我的名稱,對於後續文件修改容易!!!

cd ~/   # 進入home目錄
cd Documents/  # 進入Documents目錄
cd caffe-Mobilenet-YOLO-master/  # 進入我們的根目錄
cd data         # 進入data目錄內
mkdir VOCdevkit   # 創建存儲我們自己的數據的文件夾
cd VOCdevkit
mkdir MyDataSet  # 創建存儲voc的目錄
cd MyDataSet
# 創建VOC格式目錄
mkdir Annotations
mkdir JPEGImages
mkdir ImageSets
cd ImageSets
mkdir Main

好啦,我們的文件夾就建立好了,如下圖所示:

【2】將所有xml文件考入至Annotations文件夾內
【3】將所有圖片考入至JPEGImages文件夾內
【4】劃分訓練接、驗證集合測試集,如下為Python代碼,需要修改的地方註釋已標明:

import os
import random
# 標註文件的路徑,需要你自己修改
xmlfilepath=r'/home/Documents/caffe-Mobilenet-YOLO-master/data/VOCdevkit/MyDataSet/Annotations/'
# 這裡是存儲數據的本目錄,需要改為你自己的目錄
saveBasePath=r"/home/Documents/caffe-Mobilenet-YOLO-master/data/VOCdevkit/"
trainval_percent=0.8            # 表示訓練集和驗證集所佔比例,你需要自己修改,也可選擇不修改
train_percent=0.8               # 表示訓練集所佔訓練集驗證集的比例,你需要自己修改,也可選擇不修改
total_xml = os.listdir(xmlfilepath)
num=len(total_xml)
list=range(num)
tv=int(num*trainval_percent)
tr=int(tv*train_percent)
trainval= random.sample(list,tv)
train=random.sample(trainval,tr)

print("train and val size",tv)
print("traub suze",tr)
ftrainval = open(os.path.join(saveBasePath,'MyDataSet/ImageSets/Main/trainval.txt'), 'w')
ftest = open(os.path.join(saveBasePath,'MyDataSet/ImageSets/Main/test.txt'), 'w')
ftrain = open(os.path.join(saveBasePath,'MyDataSet/ImageSets/Main/train.txt'), 'w')
fval = open(os.path.join(saveBasePath,'MyDataSet/ImageSets/Main/val.txt'), 'w')

for i  in list:
    name=total_xml[i][:-4]+'\n'
    if i in trainval:
        ftrainval.write(name)
        if i in train:
            ftrain.write(name)
        else:
            fval.write(name)
    else:
        ftest.write(name)

ftrainval.close()
ftrain.close()
fval.close()
ftest .close()

上述代碼修改之後,在根目錄caffe-Mobilenet-YOLO-master執行上述代碼即可,
在data/VOCdevkit/MyDataSet/ImageSets下生成trainval.txt、test.txt、train.txt、val.txt等所需的txt文件,如下圖所示:

這些TXT文件會包含圖片的名字,不帶路徑,如下圖所示:

2.2 lmdb文件生成

【1】執行如下命令,將生成lmdb所需的腳本複製至data/VOCdevkit/MyDataSet文件夾內:

cp data/VOC0712/create_* data/MyDataSet/                # 把create_list.sh和create_data.sh複製到MyDataSet目錄
cp data/VOC0712/labelmap_voc.prototxt data/MyDataSet/   # 把labelmap_voc.prototxt複製到MyDataSet目錄

【2】修改create_list.sh文件:

1 第3行修改目錄路徑,截止到VOCdevkit即可

2 第13行修改為for name in MyDataSet(VOCdevkit下自己建立的文件夾名字)

3 第15-18行註釋掉

4 第41行get_image_size修改為自己的路徑(注意,這裡是build caffe_mobilenet_yolo之後才會形成的):

#!/bin/bash
# 如果嚴格安裝我上述的步驟,就可以不用修改路徑位置。
# 需要修改的位置也使用註釋進行了標註和解釋

# 這裏需要更改,你數據的根目錄位置,需要修改的地方!!!!
root_dir="/home/Documents/Caffe_Mobilenet_YOLO/data/VOCdevkit/"
sub_dir=ImageSets/Main
bash_dir="$(cd "$(dirname "${BASH_SOURCE[0]}")" && pwd)"
for dataset in trainval test
do
  dst_file=$bash_dir/$dataset.txt
  if [ -f $dst_file ]
  then
    rm -f $dst_file
  fi
  for name in MyDataSet  # 如果你建立的不是MyDataSet,這裏需要修改為你自己的名字
  do
    # 這裏需要修改,註釋掉即可
    #if [[ $dataset == "test" && $name == "VOC2012" ]]
    #then
    #  continue
    #fi
    echo "Create list for $name $dataset..."
    dataset_file=$root_dir/$name/$sub_dir/$dataset.txt

    img_file=$bash_dir/$dataset"_img.txt"
    cp $dataset_file $img_file
    sed -i "s/^/$name\/JPEGImages\//g" $img_file
    sed -i "s/$/.jpg/g" $img_file

    label_file=$bash_dir/$dataset"_label.txt"
    cp $dataset_file $label_file
    sed -i "s/^/$name\/Annotations\//g" $label_file
    sed -i "s/$/.xml/g" $label_file

    paste -d' ' $img_file $label_file >> $dst_file

    rm -f $label_file
    rm -f $img_file
  done

  # Generate image name and size infomation.
  if [ $dataset == "test" ]
  then
    home/Documents/Caffe_Mobilenet_YOLO/caffe-MobileNet-YOLO-master/build/tools/get_image_size $root_dir $dst_file $bash_dir/$dataset"_name_size.txt"

【3】creat_data.sh修改:

1 第2行修改為自己的路徑:root_dir=”/home/Documents/caffe-MobileNet-YOLO-master/”

2 第7行修改為:data_root_dir=”/home/Documents/caffe-MobileNet-YOLO-master/data/VOVdevkit/

3 第8行修改為:dataset_name=”MyDataSet”

4 第9行修改為:mapfile=”\(root_dir/data/VOCdevkit/\)dataset_name/labelmap_voc.prototxt”

5 第26行修改為\(root_dir/data/VOCdevkit/\)dataset_name/$subset.txt

cur_dir=$(cd $( dirname ${BASH_SOURCE[0]} ) && pwd )
# 修改為自己的路徑
root_dir="/home/Documents/Caffe_Mobilenet_YOLO/caffe-MobileNet-YOLO-master/"

cd $root_dir

redo=1
# 這裏需要修改為自己的路徑
data_root_dir="/home/Documents/Caffe_Mobilenet_YOLO/caffe-MobileNet-YOLO-master/data/VOCdevkit/"
dataset_name="MyDataSet"  # 修改為自己的名字
mapfile="$root_dir/data/VOCdevkit/$dataset_name/labelmap_voc.prototxt"  # 修改為自己的路徑
anno_type="detection"
db="lmdb"
min_dim=0
max_dim=0
width=0
height=0

extra_cmd="--encode-type=jpg --encoded"
if [ $redo ]
then
  extra_cmd="$extra_cmd --redo"
fi
for subset in test trainval
# subset.txt路徑需要修改
do
  python $root_dir/scripts/create_annoset.py --anno-type=$anno_type \
  --label-map-file=$mapfile --min-dim=$min_dim --max-dim=$max_dim --resize-width=$width \
  --resize-height=$height --check-label $extra_cmd $data_root_dir $root_dir/data/VOCdevkit/$dataset_name/$subset.txt \
  $data_root_dir/$dataset_name/$db/$dataset_name"_"$subset"_"$db examples/$dataset_name

【3】修改labelmap_voc.prototxt文件:

除了第一個背景標籤部分不要修改,其他改成自己的標籤就行,多的刪掉,少了添加進入就行

【4】最後在caffe-MobileNet-YOLO-master/examples文件夾內新建一個MyDataSet文件夾(空的)

【5】運行create_list.sh腳本: ./data/VOCdevkit/MyDataSet/create_list.sh,運行完后,會在自己建的VOCdevkit/MyDataSet/目錄內生成trainval.txt, test.txt, test_name_size.txt。

【6】運行create_data.sh腳本: ./data/VOCdevkit/MyDataSet/create_data.sh

運行此命令時,提示:bash:./data/VOCdevkit/MyDataSet/create_list.sh:Permission denied,沒有權限,需要執行如下命令賦予執行命令:

chmod u+x data/VOCdevkit/MyDataSet/create_data.sh

出現了錯誤:ValueError: need more than 2 values to unpack,

需要將create_annoset.py中第88行的seg去掉,因為我們的Annotations只有兩個值,img_file和anno。

運行完后,會在會在自己建的VOCdevkit/MyDataSet目錄內生成lmdb文件夾:

lmdb對應訓練集和測試集的lmdb格式的文件夾:

***
好啦,今天的教程就到這裏,如有疑問,可關注公眾號【計算機視覺聯盟】私信我或留言交流!!
